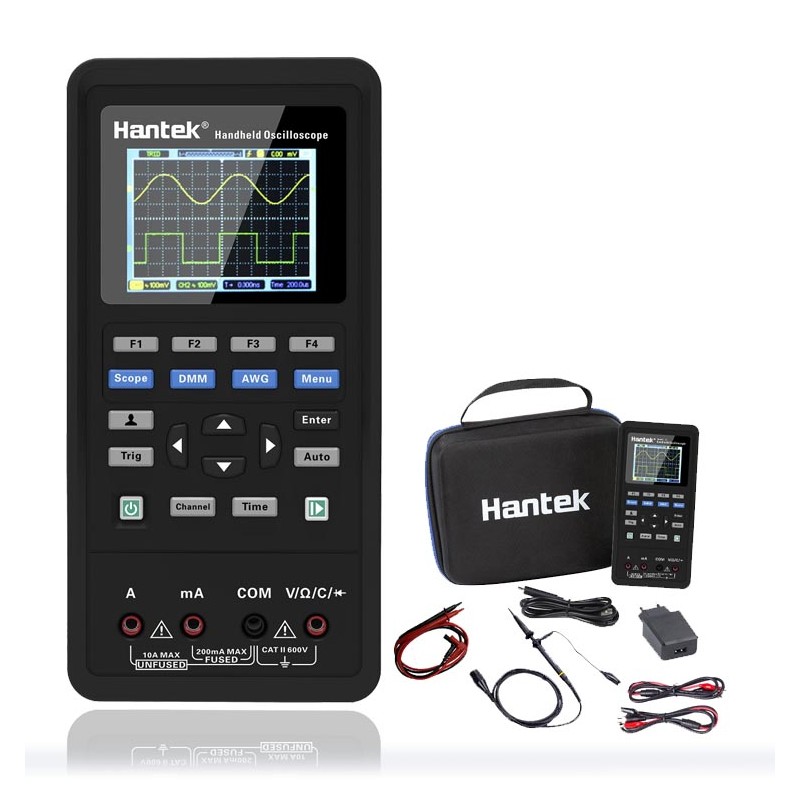

Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro

HANTEK
2D42

Osciloscopio Portátil TAMAÑO MINI, compacto y liviano.
2 Canales / 40MHZ / Generador de señal / Multimetro
Tasa de muestreo de 250MSa/s(1 canal), 125MSa/s(2 canales simultameamente)
Reune tres instrumentos en uno: Osciloscopio, Generador de de señales y Multímetro.
Su reducido tamaño permite sostenerlo facilmente con una mano.
Pantalla Color LCD de 2,8”
Carga rapida mediante conector tipo USB-C.
Teclado simplificado.
Bajo consumo y gran autonomia.

Hurry! only 5 items left in stock.
219.84 €
266,01 € IVA INCLUIDO
Cantidad

ENVIO 24H

MINI OSCILOSCOPIOS PORTÁTILES

HANTEK SERIE 2000

  • Osciloscopio + generador de señales + multímetro: Esta estación multifunción reúne tres instrumentos de prueba universales: la mano derecha del ingeniero.
  • Control de carga inteligente: Las baterías de litio se cargan con un cargador de 5 V/2 A o desde el USB de un ordenador, y se puede usar mientras carga: muy práctico;
  • Diseño de muy bajo consumo: Carga por USB tipo C: con cada carga de 2 horas, el equipo funciona un día entero o aguanta más de dos meses en reposo;
  • Alimentación por batería de litio de gran capacidad: Alimentación por batería de litio 18650 sustituible;
  • Cargador de 5 V/2 A + cable de carga USB tipo C: Conector USB tipo C para alimentación y datos: comparte cargador y cable con su móvil;
  • Prueba automática con una sola tecla (AUTO): Una herramienta ideal para quien empieza a hacer pruebas;
  • Tamaño reducido, se maneja con una mano: El soporte para colgar con inclinación de 45° le permite montar un puesto de trabajo en cualquier lugar y momento;
  • Cambio de página con una tecla y comparación rápida de dos grupos de señales de referencia + 6 grupos de memorias de señales, de forma sencilla y eficaz;
  • Función de voltímetro digital: medida automática de frecuencia y amplitud, cómoda y sin complicaciones;
  • Las medidas con cursores permiten medir manualmente tiempo y tensión con precisión sobre la señal deseada;
  • Cambio de idioma del menú entre chino e inglés con una sola tecla;
  • Pantalla LCD en color: trazos finos y suaves para que las señales se vean nítidas y sin distorsión al ampliarlas;
  • Teclado minimalista que simplifica el manejo y lo hace cómodo;
  • Unibody casing: tacto agradable, buena resistencia a los golpes, excelente resistencia al calor y fácil de desmontar;
  • Función de autocalibración: sin deriva de nivel tras largos periodos sin uso;
  • Función de multímetro universal: prueba de tensión, corriente, resistencia, diodos, condensadores y continuidad;
  • Función de salida del generador de señales: genera ondas senoidales, cuadradas, triangulares, trapezoidales y otras; seno de hasta 25 MHz;
  • Función de ayuda en vídeo:escanee el código de la parte trasera del equipo para ver el curso en vídeo;
  • El software de PC es compatible con Windows 7/8/10 de 32 y 64 bits.


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Gran funcionalidad en un tamaño reducido size!

Teclado minimalista que simplifica el manejo; fácil de usar.

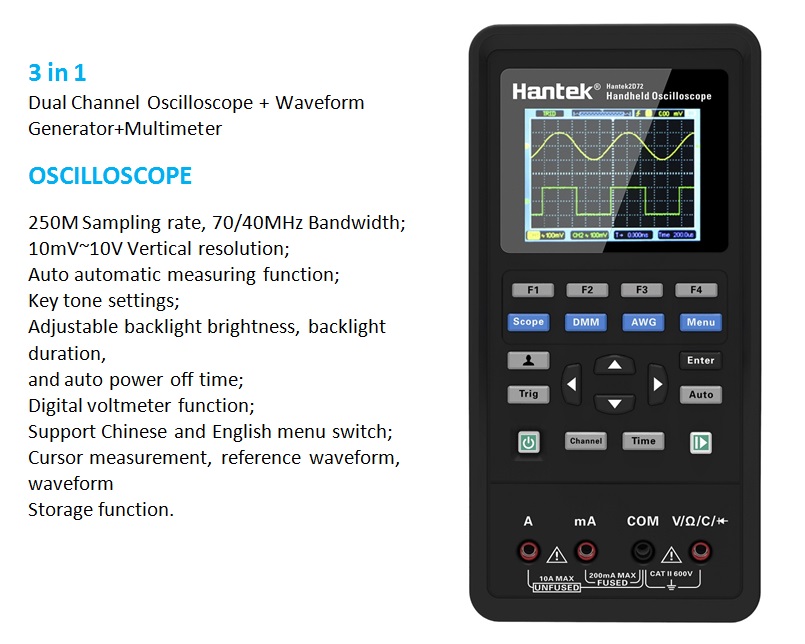

Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Osciloscopio + generador de señales + multímetro:

Estación multifunción con tres instrumentos de prueba universales: la mano derecha del ingeniero.

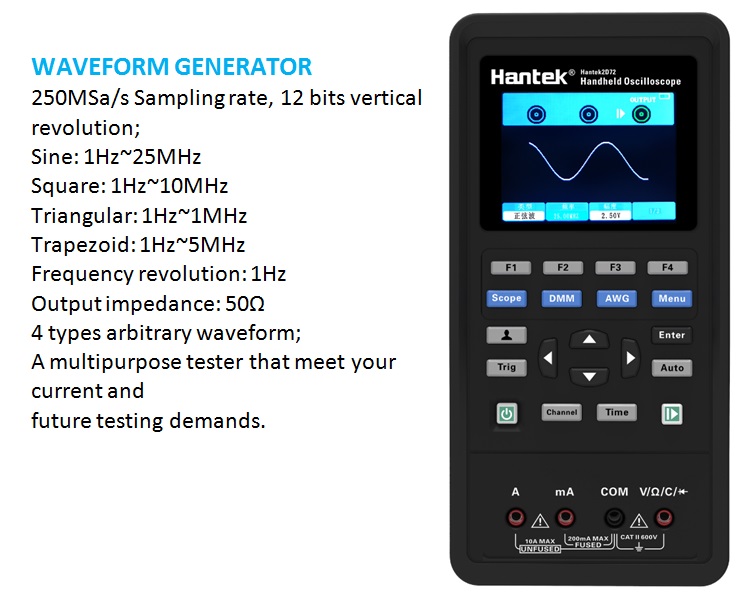

Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Función de generador de señales

Un instrumento multifunción que le ayuda a terminar antes su trabajo y mejora

efficiency, y cubre todas sus necesidades de prueba actuales y futuras.


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Función de multímetro digital multifunción

Alta sensibilidad y precisión, visualización clara, gran resistencia a las sobrecargas y fácil de transportar.


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Control de carga inteligente

Se puede cargar con un cargador de 5 V/2 A o desde el puerto USB de un ordenador, y medir incluso mientras se carga, cómodo y fácil de usar.


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Batería de litio de gran capacidad + consumo ultrabajo + conector USB tipo C para datos y carga

Alimentación por batería de litio 18650 sustituible;

Se puede cargar con un cargador de 5 V/2 A o desde el puerto USB de un ordenador,se puede usar mientras se carga,

durante el uso, muy cómodo y práctico;

Carga por USB tipo C: con cada carga de 2 horas, el equipo funciona de forma continua durante

un día entero o más de dos meses en reposo;

Conector USB tipo C para alimentación y datos: comparte cargador y cable con su móvil;


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetroSoporte para colgar y orientable en varios ángulos, para mayor comodidad

Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetroFunction Review


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetroConnectors Review


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetroInterface Review


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetroPotente software para PC

Potentes funciones de osciloscopio: 20 medidas automáticas, medidas con cursores,

impresión y guardado de señales, funciones REF y matemáticas, prueba Pasa/Falla.


El generador permite dibujar y generar formas de onda arbitrarias desde su software de PC


Su multímetro con función de registrador permite representar los resultados de medida en curvas

y analizarlos.


Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Accessories


20180904143214_6659.jpg 20160421132630_5094.jpg
20190103095610_7256.jpg 20160530084253_9178.jpg

Hantek 2D42 Mini Osciloscopio portátil 2 Canales / 40MHZ con generador de señales y multimetro Specification

Model Hantek2D72 Hantek2D42 Hantek2C72 Hantek2C42
Oscilloscope Mode
Bandwidth 70MHz 40MHz 70MHz 40MHz
Channel 2 canales + multímetro + generador AWG 2 canales + multímetro + generador AWG 2CH+DMM 2CH+DMM
Horizontal
Rango de frecuencia de muestreo 250 MSa/s (un canal), 125 MSa/s (dos canales)
Waveform Interpolation (sen x)/x
Record Length Máx. 6K muestras en un canal; 3K por canal con dos canales
Rango de s/div 5 ns/div ~ 500 s/div, secuencia 1, 2, 5
Vertical
Convertidor A/D Resolución de 8 bits, todos los canales muestreados a la vez
Rango de V/div 10 mV/div ~ 10 V/div en la entrada BNC
Respuesta a baja frecuencia (-3 dB) ≤ 10 Hz en el BNC
Tiempo de subida en el BNC, típico ≤5ns
Precisión de la ganancia DC ± 3 % en modo de adquisición normal o promedio, de 10 V/div a 10 mV/div
Nota: con una sonda 1X el ancho de banda se reduce a 6 MHz.
Acquisition
Acquisition Modes Normal
Trigger
Type Edge
Mode Automático, normal, único
Level ± 4 divisiones desde el centro de la pantalla
Precisión del nivel de disparo 0,2 div × voltios/div dentro de ±4 divisiones desde el centro de la pantalla
Slope Subida, bajada, subida y bajada
Source CH1/CH2
Input
Coupling DC, AC o GND
Input Impedance, 25pF±3 pF, 1MΩ±2%
DC coupled
Probe Attenuation 1X, 10X
Factores de atenuación de sonda admitidos 1X, 10X, 100X, 1000X
Tensión máxima de entrada 150VRMS
Measurement
Cursor Diferencia de tensión entre cursores: △V
Diferencia de tiempo entre cursores: △T
Automatic Measurements Frequency, Amplitude
Modo de generador de formas de onda arbitrarias
Waveform Frequency Seno: 1 Hz ~ 25 MHz - -
Cuadrada: 1 Hz ~ 10 MHz - -
Rampa: 1 Hz ~ 1 MHz - -
EXP: 1 Hz ~ 5 MHz - -
Sampling 250MSa/s - -
Amplitude 2.5Vpp(50Ω) - -
5 Vpp (alta impedancia) - -
Frequency Resolution 0.10% - -
Channel Salida de forma de onda de 1 canal - -
Waveform Depth 512Sa - -
Vertical Resolution 12 bit - -
Output Impedance 50 Ω - -
DMM
Maximum Resolution 4000 Counts
Modos de medida del multímetro Tensión, corriente, resistencia, capacidad, diodos y continuidad
Tensión máxima de entrada AC:600V, DC: 800V
Corriente máxima de entrada AC: 10A, DC:10A
Input Impedance 10MΩ
Measurement Term Range Accuracy Resolution
DC Voltage 400.00mV ± (0.8% + 5) 100uV
4.000V 1mV
40.00V 10mV
400.0V 100mV
600.0V ± (1% + 2) 1V
Protección contra sobrecarga: 400 mV: 250 V; resto: 600 V RMS.
AC Voltage 4.000V ± (1.2% + 5) 1mV
40.00V 10mV
400.0V 100mV
600.0V ±(1.5% + 5) 1V
Frecuencia: 40 Hz ~ 400 Hz;
Frecuencia de 400 V y 600 V: 40 Hz ~ 100 Hz
DC Current 40.00mA ± (1% + 2) 10uA
200.0mA ± (1.5% + 2) 100uA
4.000A ± (1.8% + 2) 1mA
10.00A ± (3% + 2) 10mA
Overload protection:
fusible rearmable: 200 mA/250 V; los rangos de 4 A y 10 A no llevan fusible.
AC Current 40.00mA ± (1.3% + 2) 10uA
400.0mA ± (1.8% + 2) 100uA
4.000A ± (2% + 3) 1mA
10.00A ± (3% + 5) 10mA
Frecuencia: 40 Hz ~ 400 Hz;
fusible rearmable: 200 mA/250 V; los rangos de 4 A y 10 A no llevan fusible.
Resistance 400.0Ω ±(1% + 3) 0.1Ω
4.000KΩ ±(1.2% + 5) 1Ω
60.00KΩ 10Ω
400.0KΩ 100Ω
4.000MΩ 1KΩ
40.00MΩ ± (1.5%±3) 10KΩ
Protección contra sobrecarga: 220 V RMS
Capacitance 40.00nF ±(3% + 5) 10pF
400.0nF 100pF
4.000uF 1nF
40.00uF 10nF
100.0uF 100nF
Protección contra sobrecarga: 220 V RMS
Diode 0V~1.0V
Encendido/apagado <50Ω
General Specifications
Display
Display Type TFT de 2,8 pulgadas y 64K colores
Display Resolution 320 píxeles horizontales por 240 verticales
Display Contrast Adjustable
Power Supply
Supply Voltage 100 V-240 VAC, 50 Hz-60 Hz; entrada DC: 5 VDC, 2 A
Power Consumption <2.5W
Fuse T, 3A
Battery 2600mA*2
Environmental
Operating Temperature 0~50 °C (32~122 °F)
Storage Temperature -40~+71 °C (-40~159.8 °F)
Humidity ≤+104℉(≤ +40 °C): ≤90 % de humedad relativa
106℉~122℉ (+41 °C ~ 50 °C): ≤60 % de humedad relativa
Cooling Method Convection
Altitude En funcionamiento y 3,000m (10,000 feet)
Nonoperating
Mechanical Shock Random Vibration 0.31gRMS de 50 Hz a 500 Hz, 10 minutos en cada eje
Nonoperating 2.46gRMS de 5 Hz a 500 Hz, 10 minutos en cada eje
Operating 50 g, 11 ms, semiseno
Mechanical
Dimension 199 x 98x 40mm (L x W x H)
Weight 624g
Standard Accessories Sonda × 1, sondas de pinza × 2, cable de carga tipo C × 1, adaptador de corriente × 1, puntas de multímetro × 1 Sonda × 1, sondas de pinza × 2, cable de carga tipo C × 1, adaptador de corriente × 1, puntas de multímetro × 1 Sonda × 1, sonda de pinza × 1, cable de carga tipo C × 1, adaptador de corriente × 1, puntas de multímetro × 1 Sonda × 1, sonda de pinza × 1, cable de carga tipo C × 1, adaptador de corriente × 1, puntas de multímetro × 1
