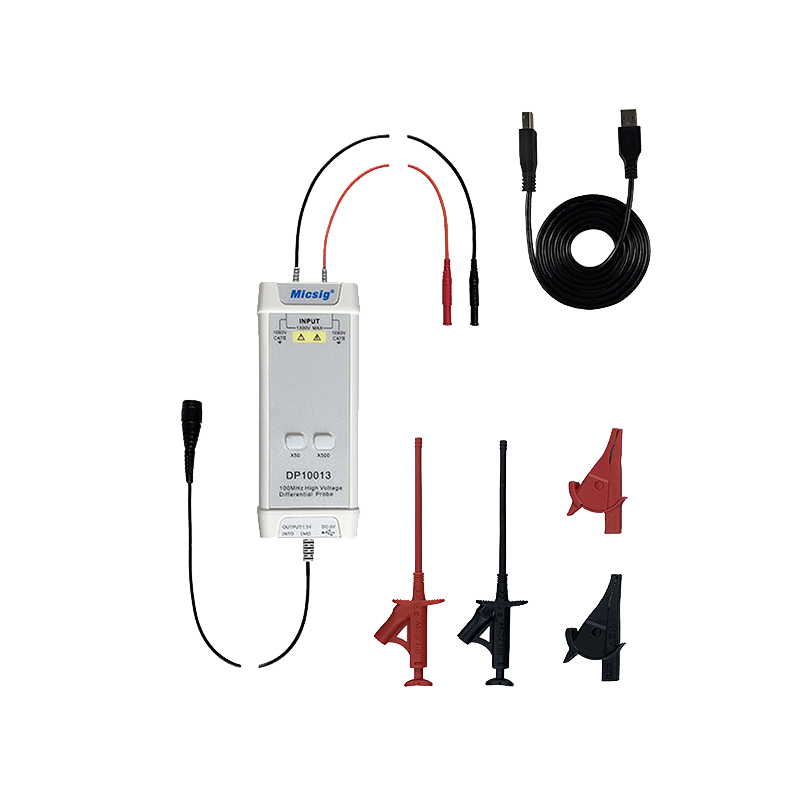

Sonda diferencial de alta tensión.
100MHz, 700V, 10X/100X

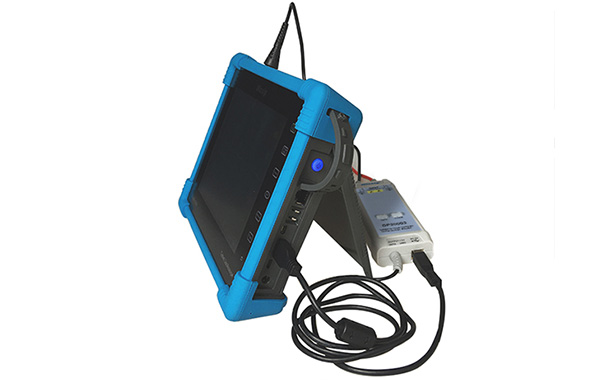

Las sondas diferenciales de alto voltaje de la serie Micsig DP10000 se pueden usar con cualquier marca de osciloscopio.
Aislamiento de alta impedancia entre la entrada y la salida para proteger la seguridad personal, que convierte la señal de entrada de alto voltaje en una señal de bajo voltaje para observación y análisis en el osciloscopio.
Ligera y compacta para facil transporte.

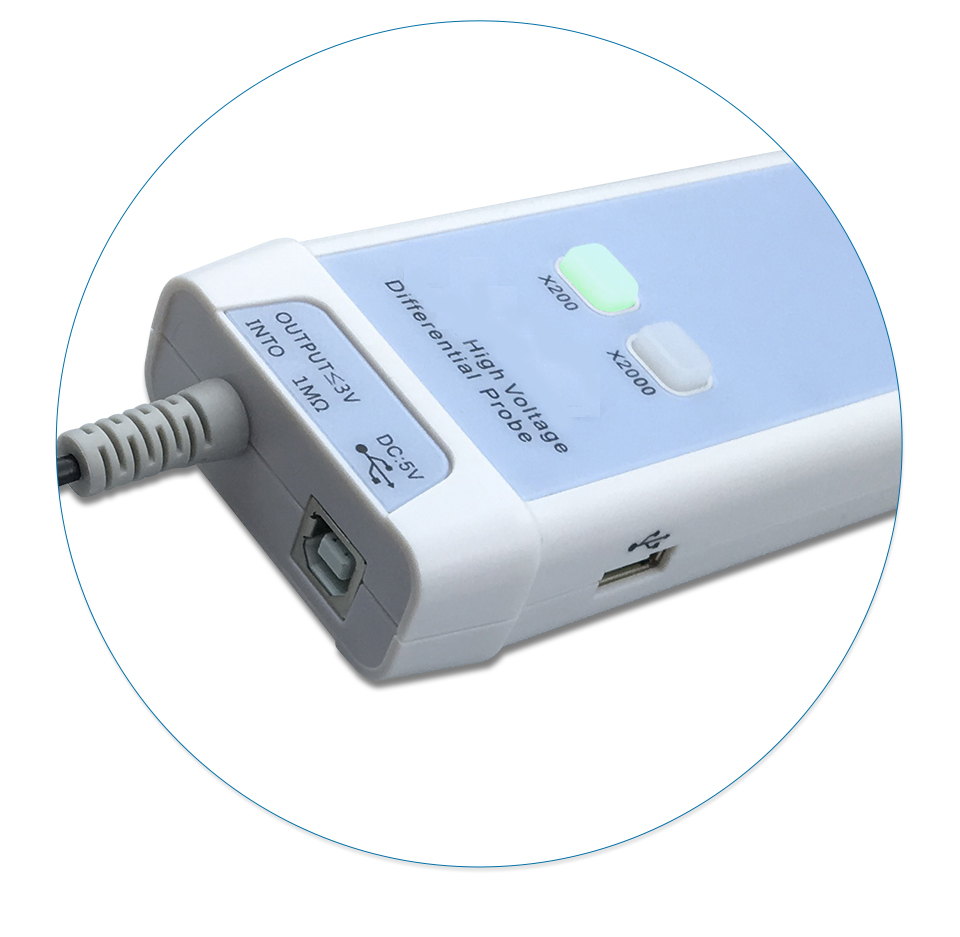

Sin interruptores mecanicos, y botón autoiluminado.
Salida USB DC, adecuado para alimentación en cascada cuando se usan varias sondas al mismo tiempo.
| Modelo | DP10007 | DP10013 | DP20003 | |
|---|---|---|---|---|
| Ancho de banda |
100MHz | 100MHz | 100MHz | |
| Tiempo de ascenso |
≤3.5ns | ≤3.5ns | ≤3.5ns | |
| Atenuación | 10X, 100X | 50X, 500X | 200X, 2000X | |
| Precisión de ganancia |
±2% | ±2% | ±2% | |
|
Voltaje diferencia Maximo de medida （DC+AC PK） |
70V（10X） 700V（100X） |
130V（50X） 1300V（500X） |
560V（200X） 5600V（2000X） |
|
|
Voltaje maximo en modo comun |
CAT II 600V CAT I 1000V |
CAT II 1000V | CAT III 1000V | |
|
Ruido referido a la entrada |
≤ 15mVrms (10X) ≤ 60mVrms (100X) |
≤ 40mVrms (50X) ≤ 230mVrms (500X) |
≤ 160mVrms (200X) ≤ 920mVrms (2000X) |
|
|
Ratio de rechazo en modo común |
＞80dB@50Hz / DC ＞60dB@20KHz ＞45dB@1MHz |
＞80dB(DC) ＞60dB(100KHz) ＞50dB(1MHz) |
＞80dB(DC) ＞60dB(100KHz) ＞50dB(1MHz) |
|
| Impedancia de entrada |
8MΩ/1.25pF (diferencial) 4MΩ/2.5pF (Una sola salida conectada a tierra) |
10MΩ/1pF (diferencial) 5MΩ/2pF (Una sola salida conectada a tierra) |
50MΩ/1.25pF (diferencial) 25MΩ/2.5pF (Una sola salida conectada a tierra) |
|
| Voltaje de salida |
≤ 7V | ≤ 3V | ≤ 3V | |
| Potencia | 1.25W | 0.85W | 0.85W | |
| Alimentación | DC 5V，Alimentación USB | |||
| Alarma de sobrecarga |
Destello del bóton | |||

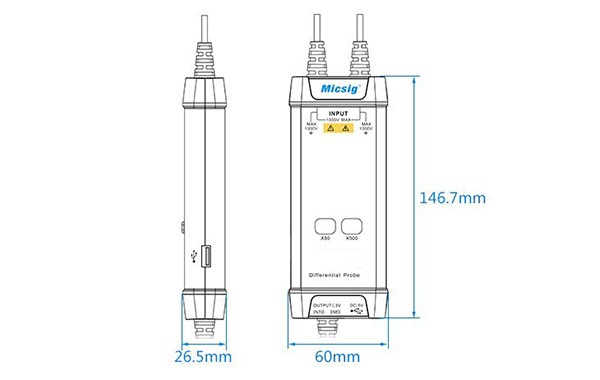

| Dimensiones | 14.5cm * 6cm * 2.7cm | |||
| Longitud de cable de entrada |
≈ 45cm | |||
| Longitud de cable de salida |
≈ 90cm | |||
| Temperatura | 0℃ ~ 45℃ | |||
| Humedad | 10% ~ 85% | |||
