Ancho de banda: 15-300 KHz (-3dB)
Rango actual: 200mApk-500Apk
Sensibilidad de salida: 10 mV/A
Precisión típica: 1%
.
.
1. Cuerpo de abrazadera flexible y delgado.
2. Seguro y conveniente.
3. Ancho de banda 15~300 KHz, con max. 500Apk.
4. Alimentado directamente por la interfaz Micsig UPI, sin necesidad de fuente de alimentación adicional.
5. Puede ser alimentado por USB para osciloscopios que no sean UPI.
.

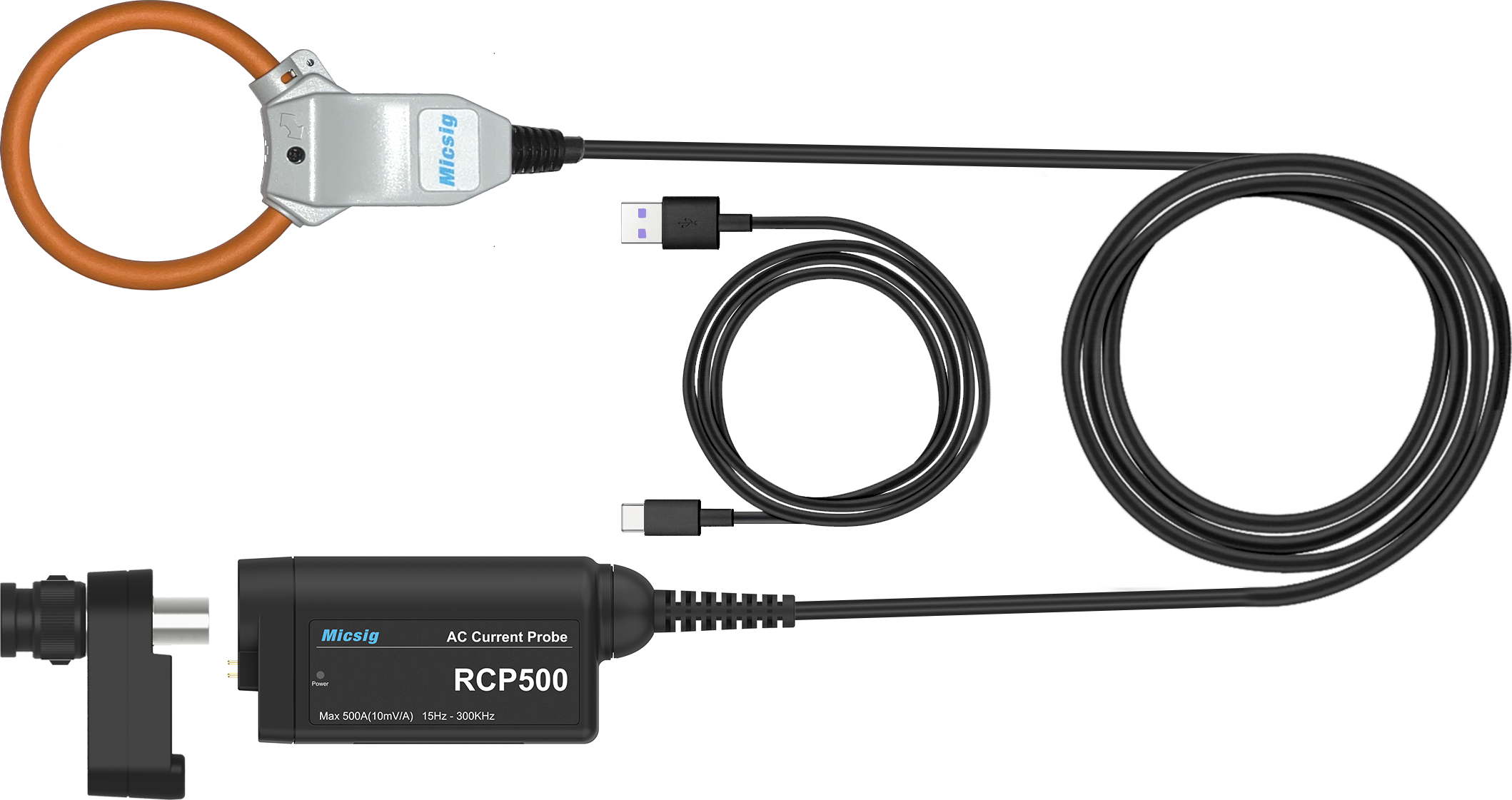

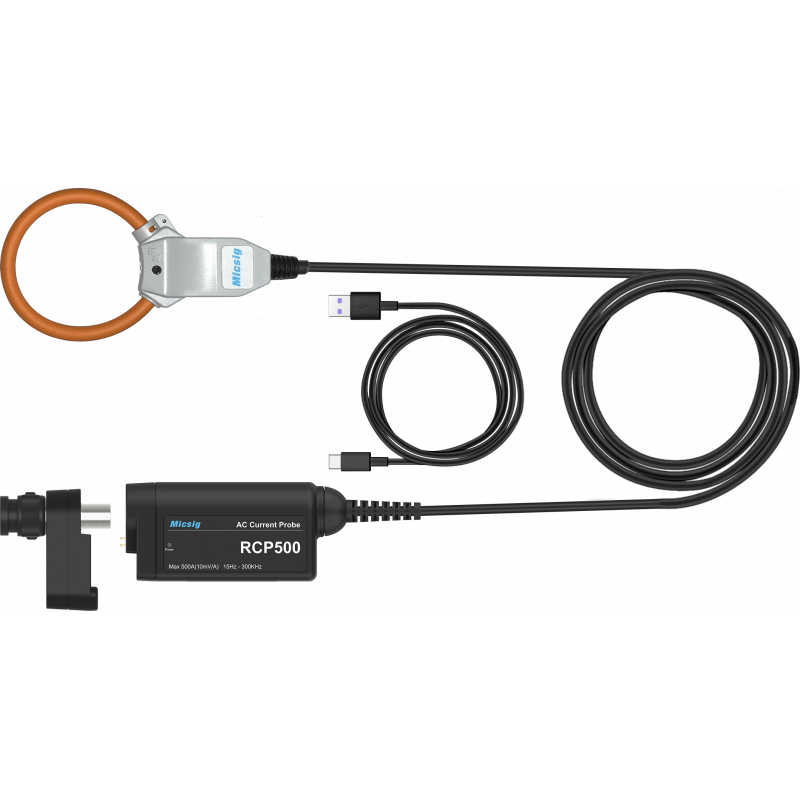

| Modelo | RCP500 |
|---|---|
| Ancho de banda |
15-300KHz (-3dB) |
| Rango | 200mApk-500Apk |
| Conector de salida | BNC alimentado/BNC externo |
| Sensibilidad de salida | 10mV/A |
| Precisión típica | 1% |
| Precisión de fase | ≤0,8° (45Hz-66Hz) |
| Coeficiente de temperatura | temperatura rango + 0.05 × Especificaciones de precisión /℃ (23℃±5℃) |
| Precisión de ubicación del conductor | Dentro de ±1% (desviación del centro) |
| Influencia de campos magnéticos externos | 1,5 % fs o menos (400 A/m, 50 Hz/60 Hz) |
| Voltaje de contencion | ±1mV o menos |
| Voltaje máximo | CA 10 kV RMS (1 minuto), (50 Hz/60 Hz) (solo bobina Rogowski) |
| Impedancia de salida | Alta resistencia |
| Ruido de salida | ＜2mv rms |
| Maximo diámetro de conductor |
≤Φ50mm |
| Fuente de alimentación | CC 5V |
| Longitud del cable desde la bobina hasta el integrador | 2m |
| Dimensiones |
37*22*82mm |
| Diámetro interno de la bobina de Rogowski | 50 mm |
| Grosor de la bobina de Rogowski | Ø6mm |
| Características ambientales | |
| Temperatura de funcionamiento | -20-70℃ |
| Temperatura de almacenamiento | -30℃-70℃ |
| Humedad de funcionamiento | Max 80%, sin condensación |
| Altitud de funcionamiento | ≤2000 m |
| Entorno de operación | Uso interior, grado 2. |
