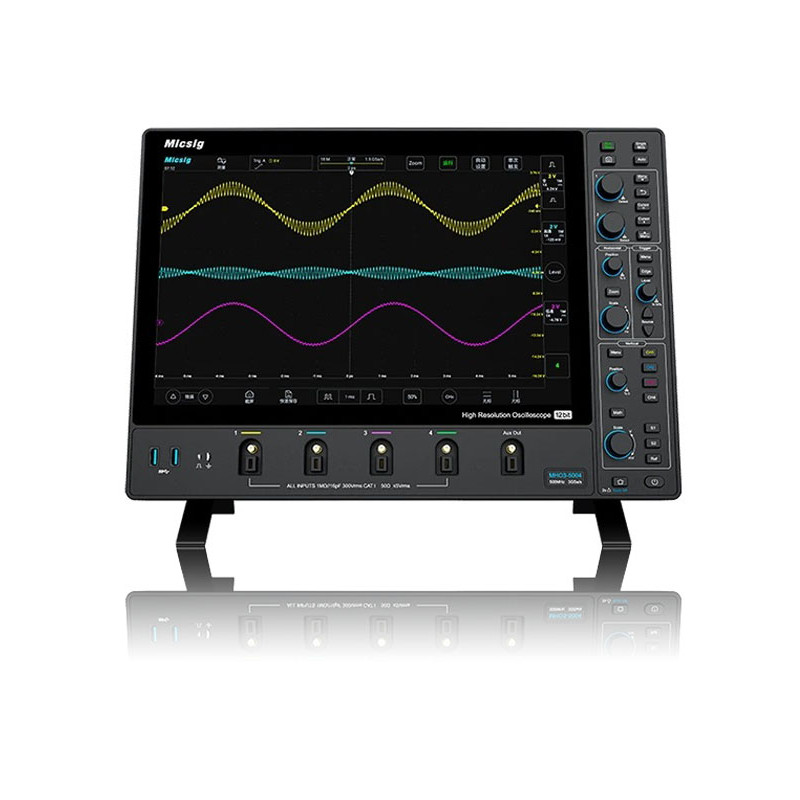

Serie Micsig MHO3
Osciloscopios de alto rendimiento
Los osciloscopios Micsig de la serie MHO3 cuentan con 4 canales analógicos , y hasta 500MHz de ancho de banda (según el modelo) , velocidad de muestreo en tiempo real de 3GSa/s y profundidad de memoria de 360Mpts. Con un cuerpo ultrafino de 3,58 cm y valido para montaje en pared, se ahorra significativamente espacio en el escritorio. La pantalla táctil de 14" con resolución de 1920 x 1200 proporciona formas de onda extremadamente nitidas. La serie MHO 3 utiliza un ADC de alta resolución de 12 bits con hasta 4096 niveles, lo que permite observar los detalles de la forma de onda de manera más completa y clara.
Velocidad de captura de forma de onda de 230,000 wfms/s
Pantalla táctil antirreflejo de 14" , resolución de 1920 x 1200 px
Interfaz de usuario ultra amigable , fácil de usar
Interfaz de sonda especial Mic-OPI™ , con atenuación automática
Aplicación móvil, control remoto de PC, Control mediante SCPI
Almacenamiento interno de 32G
Decodificacio de protocolos serie: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, etc.
Resolución vertical de 12 bits Ancho de banda máximo de 500 MHz (según el modelo) Captura de datos simultáneo en multicanal Filtrado de ancho de banda de paso alto/bajo Ruido < 80 μVrms Función de almacenamiento segmentado Función matemática avanzada y FFT
Resolución vertical de 12 bits
La serie MHO 3 tiene un ADC de alta resolución de 12 bits con hasta 4096 niveles, que es 16 veces mayor que el ADC tradicional de 8 bits, lo que ayuda a los usuarios a observar los detalles de las formas de onda de manera más completa y clara.
UI más amigable
Equipada con el sistema operativo SigTestUI™ enfocado a instrumentos de medida y basado en mas de 10 años de experiencia en diseño de UI, la serie MHO 3 evolucionó para simplificar todas las interfaces de usuario. Permite comprender su uso rápidamente de forma intuitiva en pocos minutos.
Conectividad completa
Interfaz de sonda Mic-OPI™, identifica automáticamente la atenuación pasiva de la sonda, un solo clic para continuar con la calibración automática. (Valido tambien para accesorios estándar con adaptador BNC). Cuenta ademas con conectividad USB 3.0 Host, USB Type-C, LAN, HDMI, Trigger out, etc.
Bajo ruido
El ruido de la serie MHO 3 es inferior a 80 μVrms con un ancho de banda total de 500 MHz (Segun modelo), lo que permite capturar con precisión señales débiles pero importantes durante la depuración del circuito.
Gran profundidad de memoria y adquisición de almacenamiento segmentado.
La profundidad de memoria de hasta 360Mpts ofrece una excelente fidelidad de la señal, el almacenamiento segmentado divide el espacio de almacenamiento limitado en múltiples segmentos pequeños y recopila múltiples eventos de activación en un espacio de almacenamiento, captura de manera efectiva las señales de destino varias veces durante un largo período de tiempo y las reproduce para su posterior análisis.
Filtro digital de hardware
El filtrado digital por hardware puede pasar o bloquear selectivamente componentes de señal dentro de un rango de frecuencia específico, lo que es muy útil para analizar bandas de frecuencia específicas de una señal u observar cambios en componentes de frecuencia específicos.
Amplia selección de sondas.
Además de las sondas pasivas estándar BNC, la serie MHO 3 admite la conexión a todas las sondas Micsig: sondas aisladas de fibra óptica, sondas diferenciales de alto voltaje y sondas de corriente CA/CC.
| Modelo |
MHO3-5004 |
MHO3-3504 |
MHO3-2504 |
| Banda ancha |
500MHz |
350MHz |
250MHz |
Tiempo de ascenso
|
≤0,7 ns |
≤1ns |
≤1,4 ns |
| Canales analógicos |
4 |
4 |
4 |
| Tasa de muestreo en tiempo real |
3GSa/s |
3GSa/s |
3GSa/s |
| Profundidad de la memoria |
360Mpts |
360Mpts |
360Mpts |
| Resolución vertical |
12 bits |
| Máx. tasa de captura de forma de onda |
230.000wfms/s |
| Ruido |
<80μVrms |
| Interfaces |
Host USB 3.0, USB tipo C, HDMI, salida de disparo |
| Pantalla |
Pantalla completamente táctil de 14", resolución de 1920 x 1200 |
| Dimensiónes/Peso Neto |
400*280*35,8 mm/4,3 kg |
