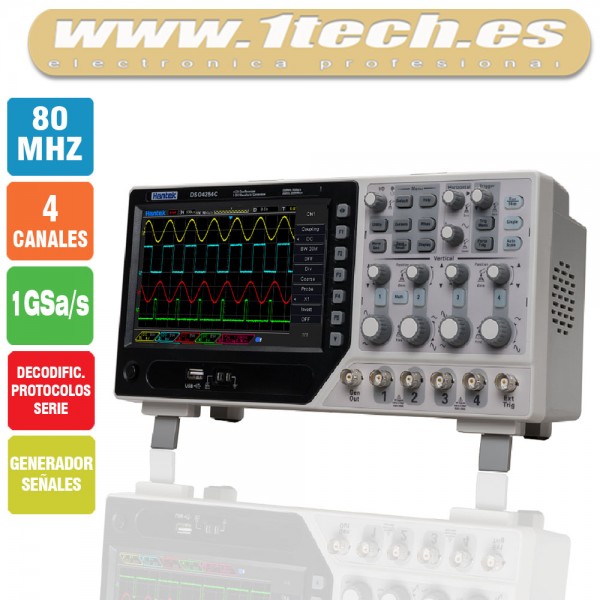

Modelo

DSO4254C

DSO4204C

DSO4104C

DSO4084C

Ancho de banda

250MHz

200MHz

100MHz

80MHz

Horizontal

Rango de Muestreo

1GS/s

Interpolación de onda

(sin x)/x

Longitud de grabación

Hasta 64000 de muestras para un canal.

Hasta 32000 de muestras para dos canales.

Rango SEC/DIV

2ns/div~100s/div

Secuencia 1, 2, 5

Tasa de muestreo y precisión del tiempo de retardo

±50ppm

Tiempo delta de precisión de medidas de tiempo

(Empleando ancho de banda completo)

Un solo disparo, Modo normal

± (1 intervalo de muestreo +100ppm × lectura + 0.6ns)

>16 medias

± (1 intervalo de muestreo + 100ppm × lectura + 0.4ns)

Intervalo de muestreo = s/div ÷ 200

Vertical

Conversor AD

Resolución de 8 bits
por canal muestreados simultáneamente.

Rango VOLTS/DIV

500μV/div to 10V/div en entrada BNC

Rango de posición

500μV/div~20mV/div, ±400mV

50mV/div~200mV/div, ±2V

500mV/div~2V/div, ±40V

5V/div~10V/div, ±50V

Limite de ancho de banda analogico seleccionable

20MHz

Respuesta en baja frecuencia (-3db)

≤10Hz en BNC

Tiempo de subida en BNC (tipica)

DSO4254C

DSO4204C

DSO4104C

DSO4084C

<1.4ns

≤1.8ns

＜3.5ns

≤4.4ns

Precisión de ganancia AC

±3% para modo de adquisición Normal o Media, 10V/div a 10mV/div

±4% para modo de adquisición Normal o Media, 5mV/div a 500μV/div

Adquisición

Modos de adquisición

Normal, Detección de pico, Media y HR

Tasa de adquisición (Tipica)

Hasta 2000 formas de onda por segundo (Modo de adquisición normal)

Secuencia simple

Modo de adquisición

Tiempo de parada de adquisición

Normal, Detección de pico

Una adquisición en cada canal simultáneamente

Media

Después de N adquisiciones en todos los canales simultáneamente, N puede ser fijado a valores 4, 8, 16, 32, 64 o 128

Disparo

Modo

Auto, Normal

Nivel

CH1~CH4

±4 divisiones desde el centro de la pantalla

EXT

0~3.3V

Rango de espera

20ns ~ 10s

Precisión de nivel de disparo

CH1~CH4

0.2div × volts/div within ±4 divisiones desde el centro de la pantalla

EXT

± (6% de selección + 40mV)

Umbral de disparo

Rampa

Ascendente, Descendente, Ascendente & Descendente

Origen

CH1~CH4/EXT

Ancho de Pulso

Polaridad

Positiva, Negativa

Condición

<, >,≠, =

Origen

CH1~CH4

Rango de ancho

8ns ~ 10s

Resolución

8ns

Disparo de video

Señal Estandard

NTSC, PAL

Origen

CH1~CH4

Sincronización

ScanLine, LinrNum, OddField, EvenField y AllField

Disparo por Rampa

Rampa

Ascendente, Descendente

Condición

<, >,≠, =

Origen

CH1 ~ CH4

Rango de tiempo

8ns ~ 10s

Resolución

8ns

Disparo por tiempo

Origen

CH1~CH4

Polaridad

Positiva, Negativa

Rango de tiempo

8ns ~ 10s

Resolución

8ns

Ventana de disparo

Origen

CH1~CH4

Patrón de disparo

Patrón

0: Nivel bajo; 1: Nivel alto

Nivel

CH1~CH4

Intervalo de disparo

Rampa

Ascendente, Descendente

Condición

<, >, ≠, =

Origen

CH1~CH4

Rango de tiempo

8ns ~ 10s

Resolución

8ns

Under Amp

Polaridad

Positiva, Negativa

Condición

<, >, ≠, =

Origen

CH1~CH4

Rango de tiempo

8ns ~ 10s

Resolución

8ns

Captura UART

Condicion

Start, Stop, Data, Paridad y Error, COM Error

Origen(RX/TX)

CH1~CH4

Formato datos

Hex

Condición

<, >,≠, =

Longitud de datos

1 byte

Longitud de datos

5 bit, 6 bit, 7 bit, 8 bit

Chequeo de paridad

None, Odd, Even

Nivel Idle

High, Low

Baudios (Seleccionable)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s

Baudios(A medida)

300bit/s~334000bit/s

Captura LIN

Condición

Intervalo Field, Sync Field, Id field, Sync Id Error, Identificador, Id y Data

Origen

CH1~CH4

Formato de datos

Hex

Baudios (Seleccionable)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s

Baudios (A medida)

300bit/s~334000bit/s

Captura CAN

Condición

Start Bit, Remote Frame, Data Frame Id, Frame Id, DataFrame Id A, Error Frame, All Error, Ack Error, Overload Fram

Origen

CH1~CH4

Formato de datos

Hex

Baudios (Seleccionable)

10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000

Baudios (A medida)

5kbit/s~1Mbit/s

Captura SPI

Origen (CS/CLK/Data)

CH1~CH4

Formato de Datos

Hex

Longitud de datos

4, 8, 16, 24, 32

Captura IIC

Origen (SDA/SCL)

CH1~CH4

Formato de Datos

Hex

Indice de datos

0~7

Condicion

Start, Stop, No Ack, Address, Data, Restart

Entradas

Acoplamiento de entrada

DC, AC or GND

Impedancia de entrada, Acoplamiento DC

20pF±3 pF，1MΩ±2%

Atenuación sondas

1X, 10X

Factores de atenuación soportados

1X, 10X, 100X, 1000X

Categoría sobretensión

300V CAT II

Voltaje maximo de entrada

300V_RMS(10X)

Cursores

Diferencia de voltaje entre cursores: △V

Tiempo de diferencia entre cursores: △T

Reciproco de △T en Hertz (1/ΔT)

Medidas automaticas

Frequencia, Periodo, Media, Pico a Pico, RMS, Periodo Rms, Min, Max, Tiempo subida, Tiempo bajada, + ancho, - ancho, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF

Especificaciones generales

Pantalla

Tipo

7 inch 64K color TFT (diagonal liquid crystal)

Resolución

800 horizontal by 480 vertical pixels

Contraste

Ajustable

Compensador de salida de sonda

Voltaje de salida (Tipico)

Sobre 2Vpp para carga de ≥1MΩ

Frecuencia (Tipica)

1kHz

Alimentación

Tensión de alimentación

100-120VACRMS(±10%),45Hz a 440Hz，CATⅡ
120-240VACRMS(±10%),45Hz a 66Hz，CATⅡ

Potencia consumida

<30W

Fusible

T，3.15A，250V，5x20mm

Entorno

Temperatura de trabajo

0~50 °C (32~122 °F)

Temperatura de almacenamiento

-40~+71 °C (-40~159.8 °F)

Humedad

≤+104℉(≤+40°C): ≤90% de humedad relativa

106℉~122℉ (+41°C ~50°C): ≤60% humedad relativa

Metodo de refrigeración

Convención

Altitud

Operativa y no operativa

3,000m（10,000 pies）

Vibración aleatoria

0.31g_RMS de 50Hz a 500Hz,

10 minutos en cada eje

No operativa

2.46g_RMS de 5Hz a 500Hz

10 minutos en cada eje

Shock mecanico

Operativa

50g, 11ms, media onda

Especificaciones mecanicas

Dimensiones

318 x 110 x 150mm(L x W x H)

Peso

2900g

Modo generador de formas de ondas arbitrarias

Frecuencia de Forma de onda

Senoide: 0.1Hz~25MHz

Cuadrada: 0.1Hz~10MHz

Rampa: 0.1Hz~1MHz

EXP: 0.1Hz~5MHz

Amplitud

5mV~3.5Vp-p(50Ω)
10mV~7Vp-p(Alta impedancia)

DAC

2K~200MHz ajustable

Resolución de frecuencia

0.001

Canal

1CH de salida de formas de onda

Profundiad de formas de onda

4KSa

Resolución vertical

12 bit

Estabilidad de frecuencia

<30ppm

Impedancia de salida

50 Ω
