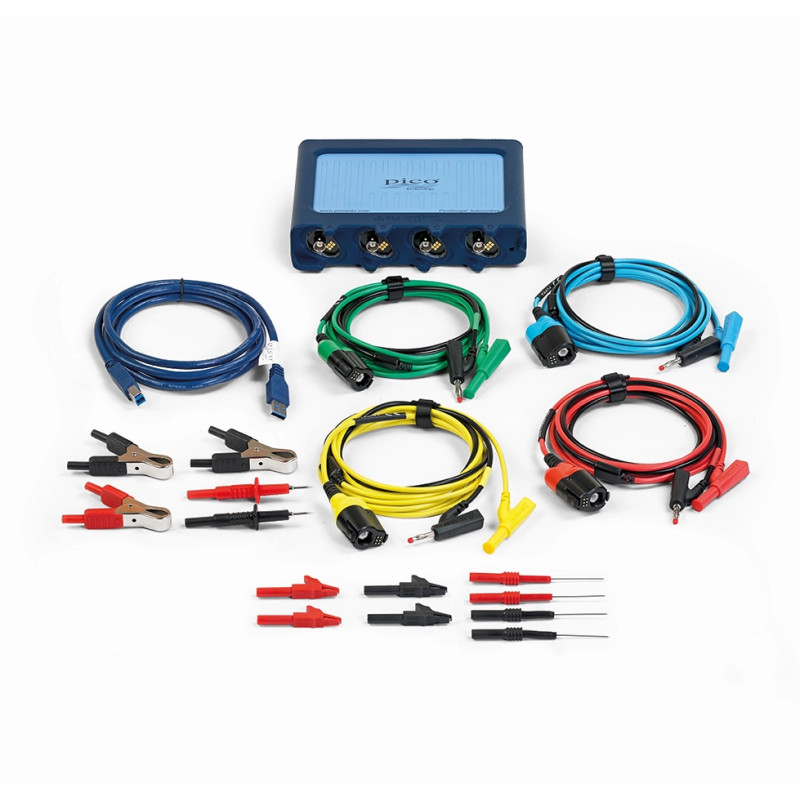

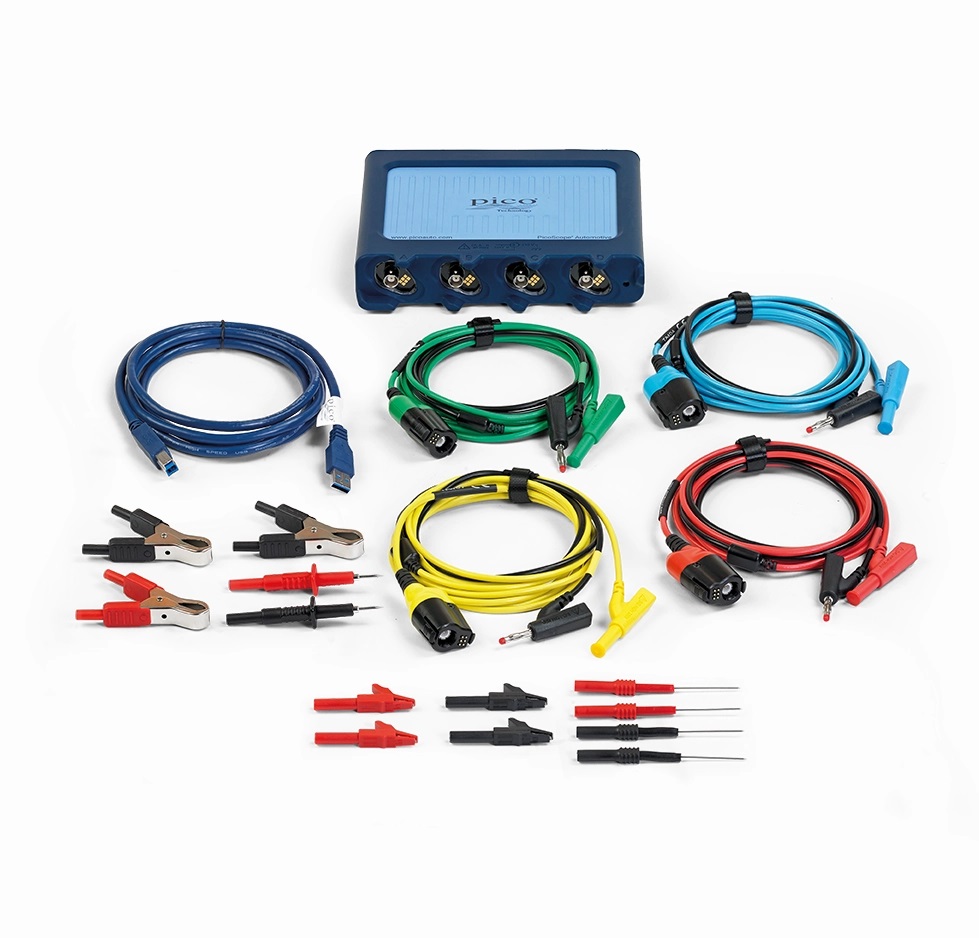

El Picoscope 4425A de 4 canales con Kit Básico de accesorios incluye varias sondas de prueba PicoBNC+ y algunos adaptadores seleccionados para ponerte en marcha con tu osciloscopio de inmediato.
El Picoscope 4425A de 4 canales con Kit Básico de accesorios incluye varias sondas de prueba PicoBNC+ y algunos adaptadores seleccionados para ponerte en marcha con tu osciloscopio de inmediato.
PicoScope es una poderosa herramienta de diagnóstico automotriz que proporciona información detallada sobre todos los sistemas de vehículos. Es fácil de usar, con características avanzadas como comparación de forma de onda, fácil intercambio de datos y pruebas no invasivas, lo que garantiza que pueda diagnosticar los problemas con precisión y eficiencia. Ya seas un técnico experimentado o estes empezando, PicoScope te ayuda a llegar a la raíz de los problemas de forma mas rapida y fiable que nunca.
Los osciloscopios de PicoScope muestran el funcionamiento en tiempo real de los componentes, permitiendo tambien obtener informes del proceso de diagnóstico. Un osciloscopio y una herramienta de diagnóstico serie se utilizan mejor juntos para proporcionar una solución de diagnóstico completa.
¿Ha informado herramienta de diagnóstico serie (herramienta de escaneo) códigos de problemas de diagnóstico engañoso (DTCs) o valores reales? No saber esto puede conducir a costosos errores de diagnóstico. Mientras que una herramienta de escaneo lee códigos de error y monitorea los datos de los sensores, a menudo se pierde la causa raíz de los problemas, especialmente fallos intermitentes o eventos rápidos. Un osciloscopio proporciona análisis precisos y en tiempo real de forma de onda, lo que permite a los técnicos observar de cerca las señales eléctricas y los comportamientos de los componentes. Esto ayuda a diagnosticar problemas complejos como caídas de voltaje, interferencias de la señal y componentes defectuosos. El uso de ambas herramientas juntos garantiza un diagnóstico exhaustivo, lo que conduce a reparaciones más precisas y a una reducción del tiempo de diagnóstico.
Un multimetro, aunque útil para mediciones básicas, se queda corto en el diagnóstico de problemas automotrices complejos. Puede no detectar fallos intermitentes debido a su incapacidad para capturar cambios en tiempo real y eventos rápidos. Para un análisis detallado y diagnóstico preciso, un osciloscopio es esencial.
Ya sea que desee comprobar los circuitos eléctricos o de combustible de su vehículo, su suspensión y transmisión, sus sistemas de comunicación, o su motor, un PicoScope actúa como una máquina de rayos X que le permite ver y capturar señales cambiantes a medida que suceden.
Las pruebas invasivas, que consisten en eliminar, desmontar o reajustar componentes para verificar si hay fallos físicas o fallas, pueden dañar los sistemas y conducir a diagnósticos inexactos, ya que el sistema no puede ser probado durante el funcionamiento. Este método también amplía el tiempo de reparación y corre el riesgo de crear problemas adicionales. En contraste, las pruebas de osciloscopio generalmente no son invasivas, lo que permite un análisis detallado de las señales sin interrumpir el sistema. Este enfoque garantiza un diagnóstico preciso y seguro.
Si equipas tu taller con un PicoScope 4225A, 4425A o 4823 mejoraras la precisión diagnóstica y la eficiencia, y te asegurararas de estar preparado para las tecnologías de vehículos de hoy y mañana. Un PicoScope puede ayudarte a acortar los tiempos de resolución de fallos y mejorar enormemente la satisfacción de su cliente.
Validado por la industria automotriz
Utilizado por más de las 30 principales marcas de vehículos y fabricantes de equipos fuera de la carretera y de servicio pesado, y son vistos como el estándar de la industria en el mercado secundario.
Pruebas guiadas amigables con el usuario para todos los niveles de habilidad
Los menús y controles fáciles de navegar están incorporados al software con pruebas guiadas paso a paso que junto con el uso de sondas inteligentes configurarán su software automaticamente para usted.
Más de 11.000 formas de onda de referencia
Su PicoScope incluye una biblioteca de formas de onda líder en el mercado, impulsada por la comunidad con más de 11.000 formas de onda de referencia para compararlas con sus propias capturas, ayudándole rápidamente a determinar si hay un fallo en su vehículo. Es como tener tu propia colección de vehiculos de confianza para la comparación de señales - algo esencial cuando un vehículo específico tiene características normales de funcionamiento diferentes a la mayoría de otros vehículos.
Paquete completo de herramientas de análisis de serie
Cada osciloscopio PicoScope Automotive viene con un conjunto completo de herramientas de análisis, independientemente de si tiene 2, 4 u 8 canales. Puede satisfacer tanto a los principiantes como a los expertos. Nadie se queda atrás. Si usted es un usuario experto, le sugerimos valorar nuestro Picoscope 4823 con sus diferentes kits.
Más de 30 años de apoyo líder de la industria
Pico Technology se enorgullece de su soporte. Si necesita ayuda con su PicoScope, puede utilizar nuestro portal de soporte, enviarnos un correo electrónico o llamarnos.
Actualizaciones de software libre de por vida
Nunca impediremos que su software PicoScope funcione - no hay licencias o suscripciones para pagar y no hay desactivaciones ocultas o interruptores de muerte. También continuarás recibiendo actualizaciones de software libre mucho más allá del tiempo que has hecho un retorno significativo de tu inversión, lo que significa que tu PicoScope continuará mejorando durante todo el cerebro de su vida laboral.
Una vasta base de conocimiento a tu alcance
Pico Technology ha invertido mucho en extensos materiales de capacitación y contenido para ayudar a los usuarios de PicoScope a empezar a crecer a lo largo de su carrera diagnóstica de osciloscopio. La base de conocimientos incluye notas de aplicación, estudios de casos y muchos videos que le muestran cómo sacar el máximo provecho de su PicoScope.
Colabora sin esfuerzo dentro de una comunidad inigualable
Como el osciloscopio de diagnóstico estándar de la industria de facto, PicoScope hace que el intercambio de archivos y el análisis entre usuarios sin problemas. Sus características flexibles, como el intercambio de ondas y la exportación de forma de onda, combinadas con el acceso a una comunidad de usuarios globales inigualables, lo convierten en la herramienta perfecta para talleres, equipos y profesionales.
Prepara para el futuro tu negocio
Los PicoScopes le ofrecen un valor a largo plazo debido a sus diagnósticos avanzados para sistemas de vehículos eléctricos, soporte integrado para los últimos sistemas de comunicación del vehículo (como CAN-FD, CAN-XL y 10BASE-T1S), y actualizaciones de características en curso.
Con un PicoScope puede aumentar sus beneficios, acortar los tiempos de resolución de fallos y mejorar en gran medida la satisfacción de su cliente. Equipa tu taller con el PicoScope 4225A o 4425A para mejorar la precisión diagnóstica y la eficiencia, asegurando que estés preparado para las tecnologías de vehículos de hoy y mañana.
400 millones de muestras/segundo y ancho de banda de 20 MHz para vehículos modernos, incluyendo redes FlexRay de alta velocidad y CAN-FD.
12 bits (16-bit mejorados) para formas detalladas de ondas de alta definición.
250 millones de memoria de muestra para capturar fallos intermitentes.
USB 3.0 para datos y alimentación para un alto rendimiento y portabilidad.
Ajuste automático de software. No más ajustes incorrectos.
Siempre encendido, no se necesitan baterías, las sondas siempres estan listas para su uso inmediato.
Indicadores claros para la conexión y el estado de las sondas.
Trabaja con todas las sondas BNC existentes.
PicoScope puede ser utilizado por técnicos de varias industrias, incluyendo vehículos de carga , vehículos pesados y equipos fuera de la carretera. Es ideal para diagnosticar fallos en coches, motos, camiones, furgonetas, camiones, barcos, excavadoras y tractores. Ya sea que trabajes en un taller, un centro de servicio de flotas o en un taller de maquinaria pesada, PicoScope es una herramienta versátil para diagnósticos precisos.
Para los nuevos usuarios, nuestros PicoScopes de Automotive destacan debido a su diseño fácil de usar y características de apoyo que hacen que los diagnósticos complejos sean accesibles a todos.
Los PicoScopes cuentan con una interfaz de software intuitiva, fácil de navegar que le ayuda a entender y empezar rápidamente con sus características poderosas. Menús claros, iconos sencillos y diseños lógicos te guían a través del proceso de configurar y realizar mediciones sin abrumarte con complejidad técnica.
Con nuestra sonda inteligente PicoBNC+ smart probe interfacing, su PicoScope y sondas se configuran automáticamente asegurándose de que siempre tiene la configuración correcta. Esta interfaz alimentada asegura que sus sondas estén siempre encendidas (no se necesitan baterías). y listo para su uso inmediato. Además, la luz del estado del canal de la interfaz proporciona indicadores claros de conexión y estado de las sondas.
El software PicoScope Automotive viene con una gama de pruebas guiadas preconfiguradas, adaptadas para tareas comunes de diagnóstico automotriz, como pruebas de sistemas de encendido, sensores e inyectores. Al seleccionar una prueba guiada, los principiantes pueden iniciar procedimientos de diagnóstico sin necesidad de configurar manualmente su PicoScope, reduciendo significativamente la curva de aprendizaje. Además de guiarte a través de las condiciones de prueba, conexiones y pasos, las Pruebas Guiadas proporcionan soporte de evaluación de sistema, componente y forma de onda en profundidad, proporcionándo todo lo necesario para ayudarte a identificar si has encontrado una averia.
Todos los usuarios de Automotive PicoScope tienen acceso a nuestra completa biblioteca de formas de onda, que ofrece formas de onda de referencia para diversas marcas de vehículos y modelos. Esta biblioteca le permite comparar formas de onda capturadas con ejemplos conocidos de vehiculos en correcto estado de funcionamiento, lo que facilita la identificación de averias. Para los nuevos usuarios, el acceso a este recurso es invaluable, ya que proporciona un claro punto de referencia para saber cómo debe ser el comportamiento normal del sistema.
Los osciloscopios PicoScope para automoción incluyen una amplia gama de herramientas de análisis que atienden las necesidades de diagnósticos avanzados:
Mediciones avanzadas
Proporcione un análisis automatizado de parámetros de señal como amplitud, frecuencia y sincronización, ofreciéndole información detallada sobre el rendimiento de los componentes de automoción. Estas métricas precisas le ayudan a evaluar rápidamente la salud del sistema e identificar desviaciones del funcionamiento normal. También mejoran la precisión de los diagnósticos proporcionando datos cuantificables para la toma de decisiones.
Canales con funciones matemáticas
Habilite realizar cálculos en los datos de la señal, creando formas de onda personalizadas a partir de datos existentes, como derivar resistencia del voltaje y la corriente. Esta característica permite un análisis más profundo al proporcionar nuevas perspectivas sobre interacciones y relaciones de señal. También ayuda a diagnosticar cuestiones complejas simplificando la interpretación de múltiples señales.
Ondas de referencia
Permite comparar datos de señales en vivo con formas de onda buenas o defectuosas conocidas, identificando rápidamente desviaciones o anomalías. Esta comparación es invaluable para diagnosticar problemas complejos, ya que le ayuda a identificar averias o disfunciones específicas en los sistemas de automoción. Además, proporciona una base de referencia fiable para verificar las reparaciones y garantizar la integridad del sistema.
Conteo de frecuencias
Mide con precisión la frecuencia de una señal, que es esencial para diagnosticar componentes como sistemas de control de motores y sensores. Esta capacidad le ayuda a verificar el funcionamiento de sistemas dependientes de la frecuencia y detectar irregularidades. Garantiza que los componentes estén funcionando dentro de sus rangos de frecuencias especificados, críticos para la fiabilidad del sistema.
Máscaras y acciones
Proporciona una manera de definir límites de señal aceptables y automatice las respuestas cuando se excedan esos límites. Esta característica le permite identificar rápidamente las señales fuera de serie y tomar medidas correctivas, asegurando el cumplimiento de las tolerancias operativas. Mejora la eficiencia automatizando los controles repetitivos y reduciendo la intervención manual.
Decodificación en serie
Simplifica el análisis de las comunicaciones de datos complejas traduciendo protocolos de datos en serie como CAN, LIN o FlexRay en formatos legibles. Esta característica es crucial para diagnosticar problemas en las redes de datos de los vehículos modernos, lo que le permite identificar errores de comunicación. Facilita la resolución de problemas haciendo más fácil entender e interpretar los intercambios de datos.
Mejora de la resolución
Mejora la resolución de la señal más allá de las limitaciones de hardware del osciloscopio, proporcionando formas de onda más claras y detalladas. Esto es particularmente útil para identificar pequeños cambios de señal y ruido en escenarios de diagnóstico críticos. Mejora la precisión de las mediciones y el diagnóstico, garantizando conclusiones más fiables.
Navegador de formas de onda
Permite escanear rápidamente a través de largas grabaciones y localizar eventos o puntos de interés específicos. Esta herramienta muy valiosa para analizar grandes conjuntos de datos, ayudando a identificar de manera eficiente las anomalías o patrones recurrentes. Ahorra tiempo simplificando el proceso de revisión e interpretación de formas de onda complejas.
Los usuarios avanzados a menudo necesitan producir informes detallados y documentación para su trabajo de diagnóstico.
El software de PicoScope tiene lo que necesita:
Esta tabla enumera las especificaciones que son más importantes para el cliente promedio utilizando el PicoScope para diagnósticos automotrices.
| Modelo de PicoScope | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| Especificaciones clave de un vistazo | ||
| Canales de entradas | 2 | 4 |
| Poldsth | 20 MHz | |
| Resolución | 12 bits (16 bits mejorados) | |
| Tasa de muestreo | 400 MS/s | |
| Memoria amortiguadora | 250 M muestras | |
| Ofresores de entrada (escala completa) | 50 mV a 200 V en 12 rangos | |
| Software suministrado | PicoScope, PicoDiagnostics. | |
| Soporte de idiomas |
PicoScope es compatible con Etina, Dansk, Deutsch, English (Reino Unido), Español (Estados Unidos), Español (España), Español (España), Francois (Canadá), Francois (Francia), Hvratski, Italiano, Magyar, Nederlands, Norsk bom-l, Polski, Portugués (Brasil), Portugués (Portugal), Román, Sloven-ina, Srpski, Suomi, Svenska, T.rk-e, , . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (). |
|
| Requisitos de PC y de potencia |
PicoScope, incluyendo la Biblioteca de Formas de Onda y Pruebas Guiadas, es compatible con PCs que ejecutan Windows, macOS y Linux. PicoDiagnostics es compatible con PCs que ejecutan solo MS Windows. Los PicoScopes de Automoción están alimentados por el puerto USB de PC (USB 2.0 mínimo. USB 3.0 y superior recomendado para el mejor rendimiento). |
|
Cuando se opera en presencia de campos de alto nivel EM, podrá experimentarse interferencias en forma de ruido de medición adicional. Esto no es motivo de preocupación, pero el usuario debe esforzarse por minimizar cualquier efecto adverso causado por medio de un correcto posicionamiento cuando esté en uso y/o no operar cerca de posibles fuentes de interferencia, tales como transmisores de telefonía móvil, mástiles de antenas, etc.
