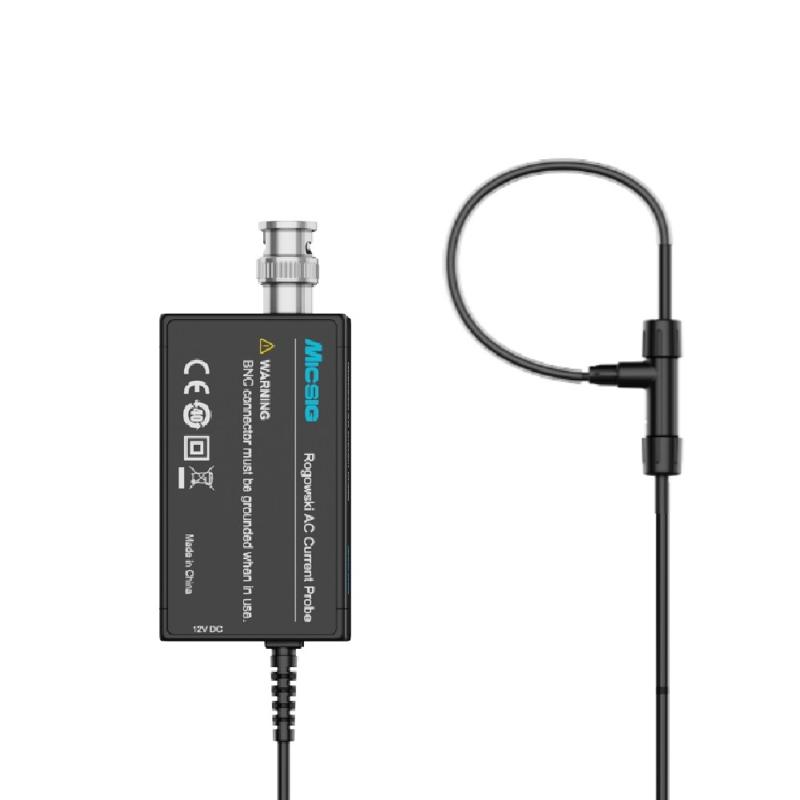

Micsig RCP12000S-700 sonda de corriente alterna 12000A/2Hz-10MHz

Micsig RCP12000S-700 sonda de corriente alterna 12000A/2Hz-10MHz

MICSIG
RCP12000S-700
Nuevo

Sonda de corriente alterna, 12000A/2Hz-10MHz. La serie de sondas de corriente Rogowski Micsig RCP mide corrientes alternas de hasta 12.000 Apk y ofrece un ancho de banda máximo de 30 MHz (según el modelo). Con una impedancia de inserción prácticamente nula, las sondas minimizan la interferencia en el circuito bajo prueba. Las bobinas cuentan con capacidad de resistencia a alto voltaje (hasta 10 kVpk) y permiten la personalización del diámetro de la sección transversal, el perímetro y la longitud del cable para adaptarse a escenarios de aplicaciones complejos.

Out of Stock
949.00 €
1.148,29 € IVA INCLUIDO
Cantidad

ENVIO EN 7/10 DIAS

Serie Micsig RCP

sondas de corriente alterna

Rogowski AC Current Probe RCP series

La sonda de corriente Rogowski Micsig RCP serie mide corrientes CA hasta 12000 Apk, ofrece un ancho de banda máximo de 30MHz. Con una impedancia de inserción casi nula, las sondas minimizan la interferencia en el circuito bajo prueba. Las bobinas exhiben resistencia de alto voltaje (hasta 10 kVpk) y admiten la personalización del diámetro de la sección transversal, el perímetro y la longitud del cable de la bobina para adaptarse a escenarios de aplicaciones complejos.

Cuenta con una interfaz BNC estándar para usar con cualquier osciloscopio. Su diseño compacto y flexible resuelve fácilmente el problema de las piezas de difícil acceso y el diámetro de la bobina admite la personalización para cumplir con más requisitos de prueba.

Measure the Id current of MOSFET

Mida la corriente Id de MOSFET

El RCP tiene excelentes capacidades de medición de alta frecuencia, maneja fácilmente señales de alta velocidad y formas de onda de corriente que cambian rápidamente, lo que ayuda a observar componentes armónicos de alta frecuencia al medir la corriente Id de MOSFET.

(Señal medida con el RCP600XS-80)

Smallest coil cross-section

Sección transversal de bobina más pequeña

La bobina de la serie RCP-XS tiene un diámetro de sección transversal de solo 1,6 mm y pasa sin esfuerzo a través del estrecho paso de conductores de dispositivos semiconductores como TO-220 y TO-47.

El diseño flexible más compacto resolvió fácilmente el problema de las piezas difíciles de alcanzar, el soporte del diámetro de la bobina se hizo personalizado para cumplir con más requisitos de prueba.

BNC interface

Interfaz BNC

Interfaz BNC estándar para usar en cualquier osciloscopio.

Applications

Aplicaciones

Medición de corriente en variadores de motor y, en particular, mediciones de calidad de energía en circuitos VSD, UPS o SMPS.
Pruebas de doble pulso para medir las corrientes de pines de chips MOSFET e IGBT fabricados con materiales como SiC y GaN
Medición de corriente de carga y corriente armónica de alto orden en electrónica de potencia.
Medición de corrientes sinusoidales, pulsadas o transitorias de alta frecuencia
Medición de corrientes alternas en sistemas de suministro trifásicos.
Medición del consumo de energía en semiconductores.
Medición de corriente de frecuencia industrial de 50/60 Hz.
Desarrollo y diagnóstico de convertidores de potencia.

Especificaciones clave

RCP-XS Serie

Corriente máxima Ancho de banda Sensibilidad de salida Pico di/dt Tensión máxima de aislamiento de la bobina
RCP60XS-80 60 Apk 70Hz-30MHz

100mV/A10X

 4kA/μs













1,5 kVpk

(Solo pieza de bobina de Rogowski)

RCP120XS-80 120apk 34Hz-30MHz

50mV/A20X

 8kA/μs
RCP300XS-80 300apk 10Hz-30MHz

20mV/A 50X

 20 kA/μs
RCP600XS-80 600apk 8Hz-30MHz

10mV/A100X

 40 kA/μs
RCP1200XS-80 1200apk 5Hz-30MHz

5mV/A 200X

 70 kA/μs
RCP3000XS-80 3000apk 4Hz-30MHz

2mV/A500X

 70 kA/μs
RCP6000XS-80 6000apk 4Hz-30MHz

1mV/A1000X

 70 kA/μs
RCP12000XS-80 12000apk 2Hz-30MHz

0,5 mV/A2000X

 70 kA/μs
RCP300XS-200 300apk 14Hz-20MHz

20mV/A (50X)

 20 kA/μs
RCP600XS-200 600apk 7Hz-20MHz

10mV/A100X

 40 kA/μs
RCP1200XS-200 1200apk 5Hz-20MHz

2mV/A (200X)

 70 kA/μs
RCP6000XS-200 6000apk 3Hz-20MHz

1mV/A1000X

 70 kA/μs

RCP***XS-80 : Diámetro de la sección de la bobina 1,6 mm; longitud de la bobina 80 mm.

RCP***XS-200: Diámetro de la sección de la bobina 1,6 mm; longitud de la bobina 200 mm.

RCP-S Serie

Corriente máxima Ancho de banda Sensibilidad de salida Pico di/dt Tensión máxima de aislamiento de la bobina
RCP120S-200 120apk 14Hz - 25MHz 50mV/A20x 8kA/μs









3kVpk

(Solo pieza de bobina de Rogowski)

RCP300S-200 300apk 7Hz - 25MHz 20mV/A 50X 20 kA/μs
RCP600S-200 600apk 5Hz - 25MHz 10mV/A100X 40 kA/μs
RCP1200S-200 1200apk 5Hz - 25MHz 5mV/A 200X 70 kA/μs
RCP3000S-200 3000apk 3Hz - 25MHz 2mV/A500X 70 kA/μs
RCP6000S-200 6000apk 2Hz - 25MHz 1mV/A1000X 70 kA/μs
RCP6000S-700 6000apk 3Hz-10MHz 1mV/A1000X 70 kA/μs
RCP12000S-700 12000apk 2Hz-10MHz 0,5 mV/A2000X 70 kA/μs

RCP***S-200: Diámetro de la sección transversal de la bobina 3,0 mm; longitud de la bobina 200 mm.

RCP***S-700: Diámetro de la sección transversal de la bobina 3,0 mm; longitud de la bobina 700 mm.

RCP-M Serie

Corriente máxima Ancho de banda Sensibilidad de salida Pico di/dt Tensión máxima de aislamiento de la bobina
RCP120M-200 120apk 14Hz - 25MHz 50mV/A20x 8kA/μs

5kVpk

(Solo pieza de bobina de Rogowski)
RCP300M-200 300apk 7Hz - 25MHz 20mV/A 50X 20 kA/μs
RCP600M-200 600apk 5Hz - 25MHz 10mV/A100X 40 kA/μs
RCP1200M-200 1200apk 5Hz - 25MHz 5mV/A 200X 70 kA/μs
RCP3000M-200 3000apk 3Hz - 25MHz 2mV/A500X 70 kA/μs
RCP6000M-200 6000apk 2Hz - 25MHz 1mV/A1000X 70 kA/μs
RCP6000M-700 6000apk 3Hz-10MHz 1mV/A1000X 70 kA/μs
RCP12000M-700 12000apk 2Hz-10MHz 0,5 mV/A2000X 70 kA/μs

RCP***M-200: Diámetro de la sección transversal de la bobina 4,5 mm; longitud de la bobina 200 mm.

RCP***M-700: Diámetro de la sección transversal de la bobina 4,5 mm; longitud de la bobina 700 mm.

RCP-L Serie

Corriente máxima Ancho de banda Sensibilidad de salida Pico di/dt Tensión máxima de aislamiento de la bobina
RCP600L-700 600apk 8Hz - 10MHz 10mV/A 100X 70 kA/μs

10kVpk

(Solo pieza de bobina de Rogowski)
RCP1200L-700 1200apk 5Hz - 10MHz 5mV/A 200X 70 kA/μs
RCP3000L-700 3000apk 4Hz - 10MHz 2mV/A500X 70 kA/μs
RCP6000L-700 6000apk 3Hz - 10MHz 1mV/A1000X 70 kA/μs
RCP12000L-700 12000apk 2Hz-10MHz 0,5 mV/A (2000X) 70 kA/μs

RCP***L-700: Diámetro de la sección transversal de la bobina 8,0 mm; longitud de la bobina 700 mm.

Modelo

Serie RCP-XSRCP-S Serie RCP-M Serie RCP-L Serie

Precisión (típica) 2%
Fuente de alimentación CC 12 V
Longitud del cable 1 .5m del integrador a la bobina, personalizable
Impedancia de salida

1MΩ
Interfaz

BNC universal
