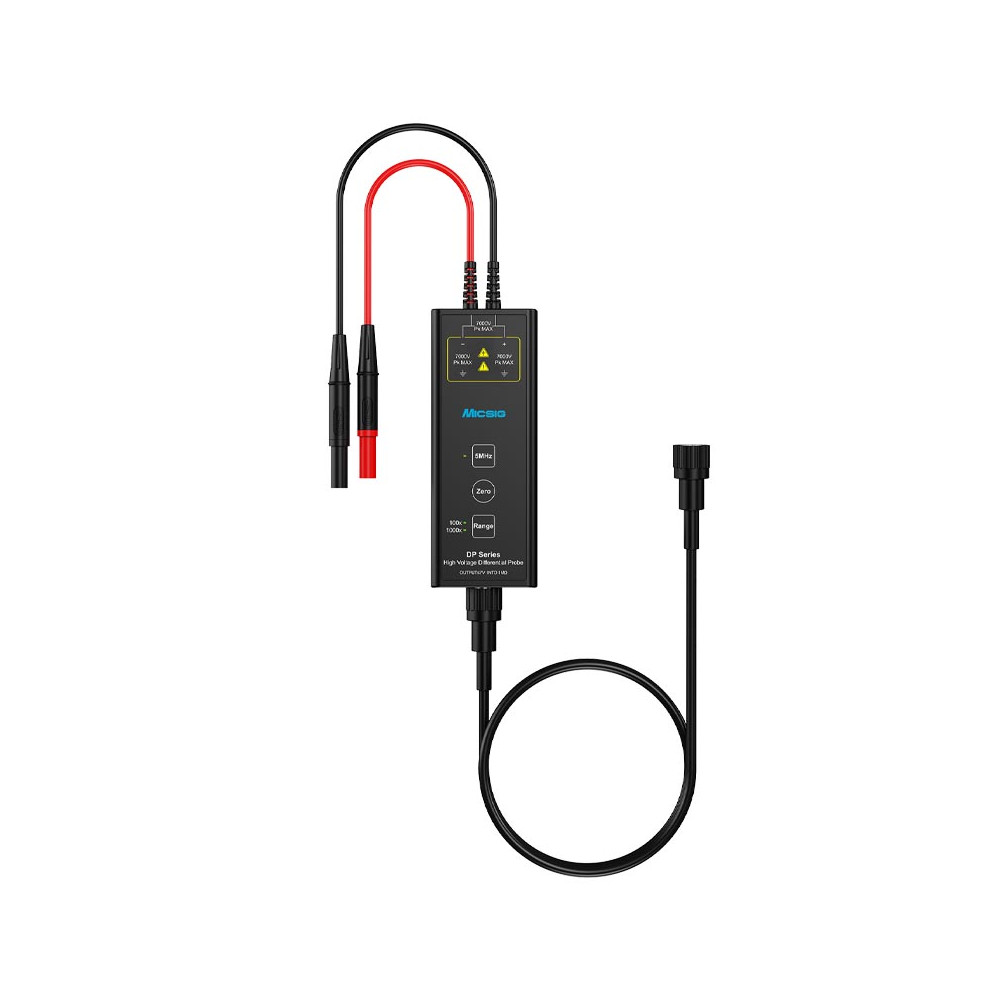

Sonda diferencial de alta tensión DP700
100MHz, 700V, 20X/200X
Las sondas diferenciales de alto voltaje de la serie DP de Micsig ofrece un ancho de banda de 100-200 MHz y un voltaje de entrada máximo de 7000 Vpk. Con una interfaz BNC estándar, son compatibles con los osciloscopios de la mayoría de las marcas. Las características incluyen calibración de un solo botón, alarma de sobrecarga, memoria de apagado de rango, rangos de voltaje dual y un diseño de alta resistencia y baja capacitancia para minimizar la carga. La sonda ofrece un fuerte rendimiento de amplitud-frecuencia, y una alta relación de rechazo de modo común.
La programación basada en comandos permite realizar pruebas automatizadas. La función de límite de ancho de banda de 5 MHz ayuda a suprimir el ruido de alta frecuencia, ofreciendo formas de onda más claras.

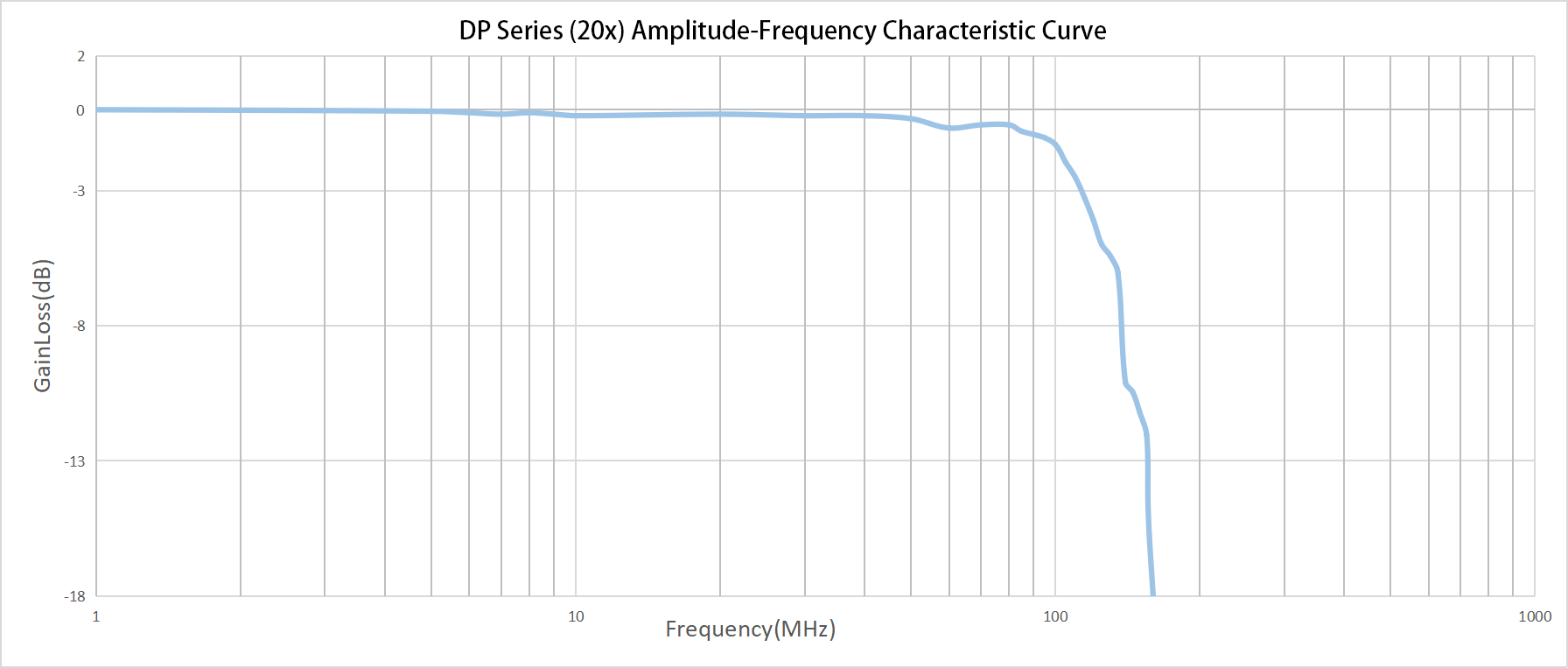

Excelente planitud de ancho de banda
La serie DP presenta una excelente planitud de ancho de banda. Dentro del ancho de banda de 100 MHz, la variación de ganancia/pérdida es pequeña. Mantiene la precisión de la prueba de señal incluso en el ancho de banda de alta frecuencia.
Alta precisión, alto CMRR
Alta impedancia de entrada y baja capacitancia de entrada, efecto de carga minimizada, mejora en gran medida la precisión de la señal diferencial. Alta capacidad de rechazo de modo común, capaz de cumplir con las mediciones flotantes de grandes voltajes de modo común a altas frecuencias.

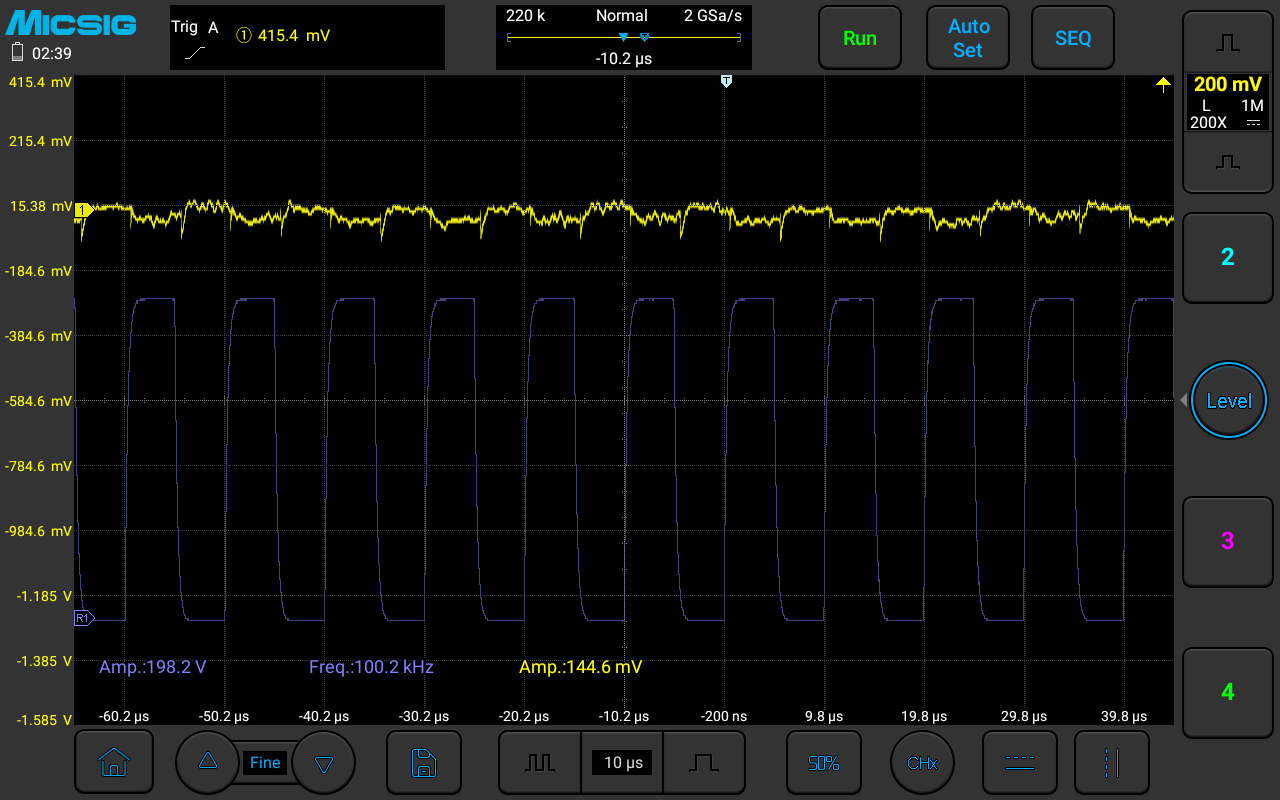

CH1: @ 100KHz, 198.2V, amplitud de salida de la señal en modo común 144.6mV, CMRR > -63dB
Bajo Ruido
Resultados de la prueba DP700: el ruido a ancho de banda completo es de 14.59mVrms (20X).
Límite de ancho de banda de 5MHz
Al medir la frecuencia de conmutación FET en la mayoría de las fuentes de alimentación de conmutación, la sonda DP elimina eficazmente el ruido de alta frecuencia.

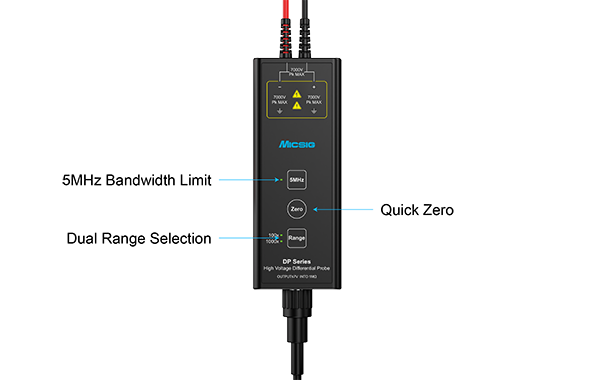

Ajuste de cero rápido
Basta cortocircuitar los cables de prueba y presionar el botón cero para ajustar a cero rapidamente.
Selección de doble rango
Mejora la relación señal-ruido, cumple con más requisitos de prueba.
Interfaz BNC
Interfaz estándar BNC, compatible con cualquier osciloscopio.
Alarma de sobretensión
Flashes LED, zumba emitiendo "pitidos" rápidamente, lo que indica una alerta de tensión fuera de rango.

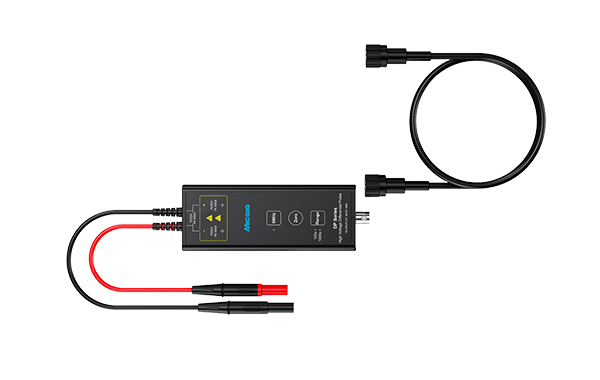

Diseño compacto y Exquisito
Mucho más pequeño que las sondas diferenciales tradicionales.
Aplicaciones
● Mediciones flotantes
● Mediciones de aislamiento de alto voltaje
● Diseño de fuentes de alimentación conmutada
● Diseño de convertidores de potencia
● Inversores, fuentes de alimentación de UPS
● Soldadura, fuentes de alimentación de galvanoplastia
● Diseño electrónico de lastre
● Diseño de accionamientos de motores
● Calefacción por inducción, cocina de inducción
● Diseño de pantallas CRT
● Aparatos eléctricos de baja tensión
● Experimentos electrónicos de potencia y accionamiento eléctrico
| Modelo |
Precisión (Típico) |
Ancho de banda | Tensión diferencial (DC+AC PK) Max. | CMRR | Impedancia de entrada |
|---|---|---|---|---|---|
| DP700 | ±2% (precisión personalizable del 1%) | 100MHz | 70V (20X) 700V (200X) |
DC:>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
6MΩ/1.67pF (diferencial) 3MΩ/3.3pF (cada entrada a tierra) |
| DP1500 | 150V (50X) 1500V (500X) |
13.2MΩ/1.67pF (diferencial) 6.6MΩ/3.3pF (cada entrada a tierra) |
|||
| DP3000 | 300V (100X) 3000V (1000X) |
30MΩ/0.78pF (diferencial) 15MΩ/1.57pF (cada entrada a tierra) |
|||
| DP7000 | 700V (100X) 7000V (1000X) |
120MΩ/0.78pF (diferencial) 60MΩ/1.57pF (cada entrada a tierra) |
|||
| DP702 | ±2% (precisión personalizable del 1%) | 200MHz | 70V (20X) 700V (200X) |
DC:>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
6MΩ/1.67pF (diferencial) 3MΩ/3.3pF (cada entrada a tierra) |
| DP1502 | 150V (50X) 1500V (500X) |
13.2MΩ/1.67pF (diferencial) 6.6MΩ/3.3pF (cada entrada a tierra) |
|||
| DP3002 | 300V (100X) 3000V (1000X) |
30MΩ/0.78pF (diferencial) 15MΩ/1.57pF (cada entrada a tierra) |
|||
| DP7002 | 700V (100X) 7000V (1000X) |
120MΩ/0.78pF (diferencial) 60MΩ/1.57pF (cada entrada a tierra) |
