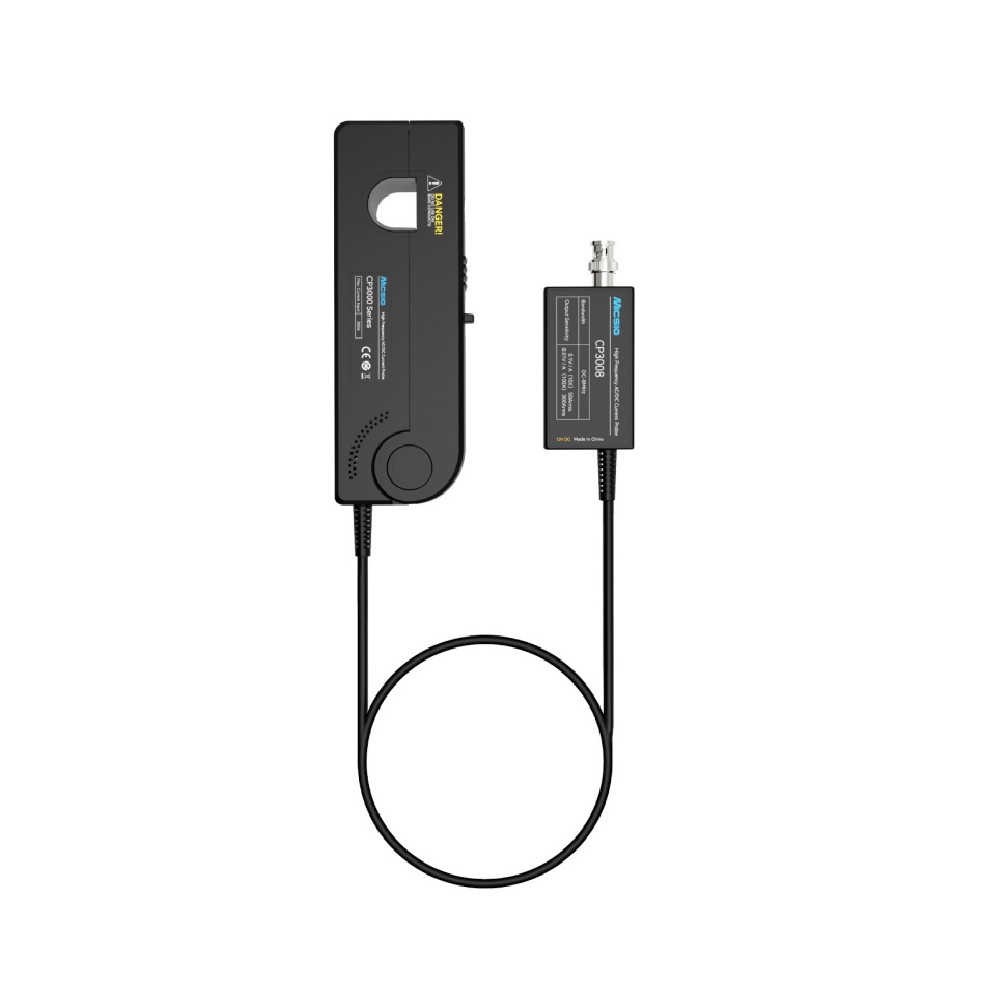

Ancho de banda máximo: 5 MHz
Corriente máxima medible: 300 Arms
Precisión (típica): 1 %
Diámetro máximo del conductor: 20 mm
Interfaz: BNC

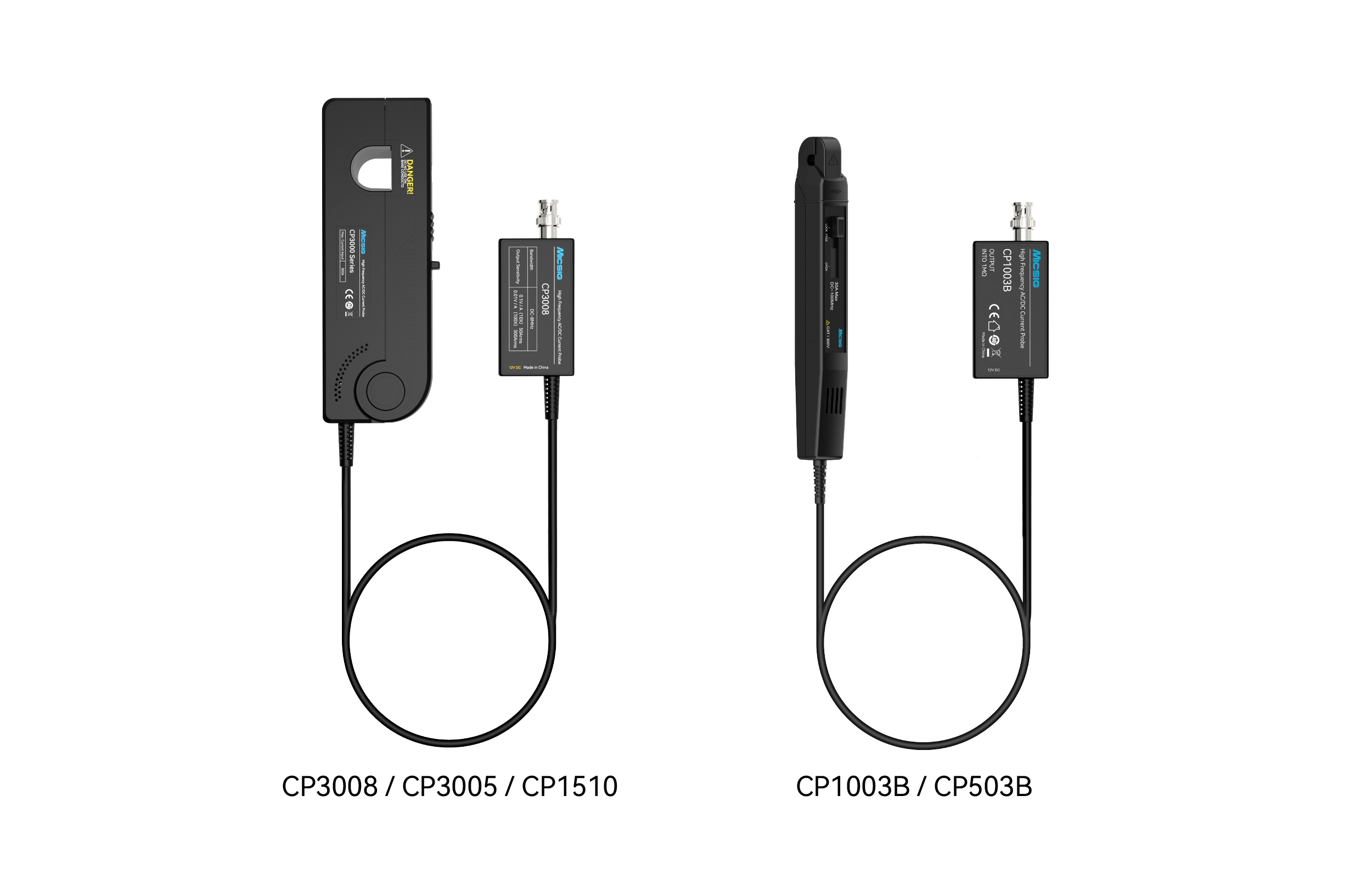

La serie CP de Micsig cuenta con una precisión del 1% y una resolución de 1 mA para una captura precisa de la forma de onda y mediciones confiables. Un diseño de doble gama cubre la detección de señales pequeñas y el análisis transitorio de alta corriente, ayudando a los ingenieros a optimizar sus diseños. Con opciones de mandíbula de 5 mm y 20 mm, un botón de gas/auto-cero, y una alarma de sobrecorriente incorporada, la serie CP garantiza un fácil funcionamiento y seguridad. La interfaz estándar BNC es compatible con la mayoría de las marcas de osciloscopios, lo que la hace ideal para nuevas pruebas de energía y electrónica industrial.

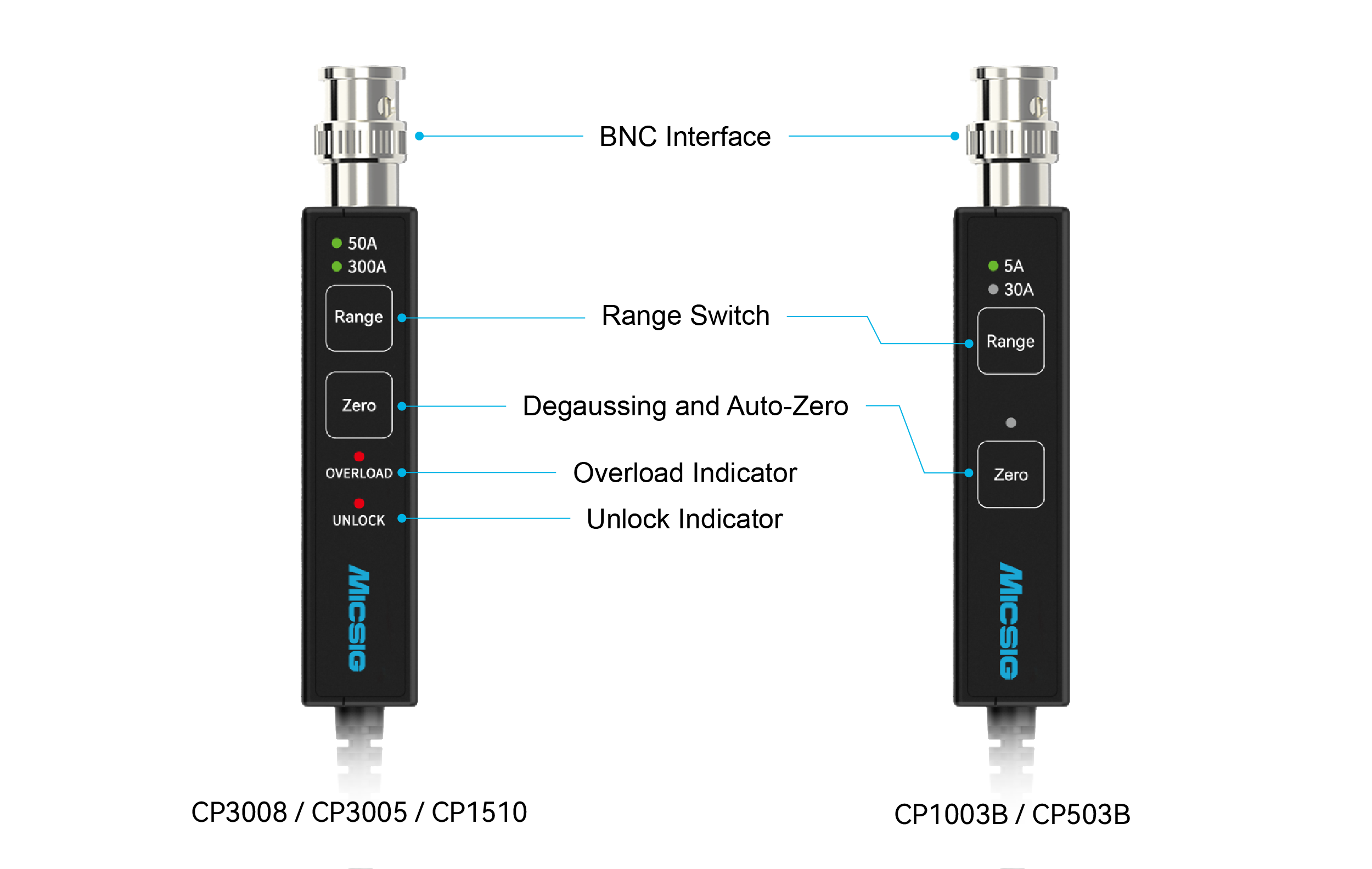

Auto Degaussing y Zero: sin esfuerzo, eficiente y preciso.
Alarma de sobrecorriente para una conmutación segura de rango y una protección confiable.
Interfaz BNC estándar compatible con la mayoría de las marcas de osciloscopio.

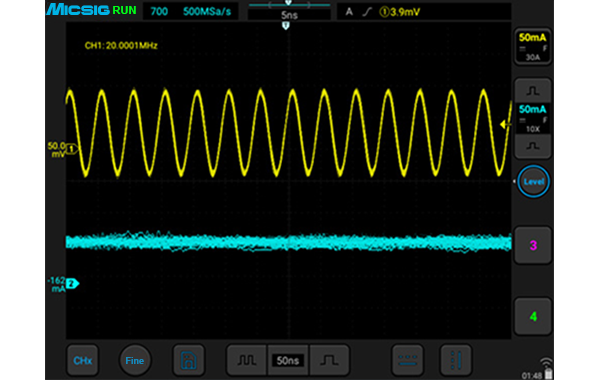

Capacidad de medición precisa en señales de alta frecuencia >20MHz. (CH1 Amarillo, medido con el CP1003B).
La misma señal se distorsiona completamente cuando se mide mediante una sonda de baja frecuencia. (CH2 Azul).
Soporta la medición de grandes corrientes de hasta 300Arms y captura con precisión las señales de CA.
(La figura muestra la medición de señales de alta corriente de 300 brazos usando el CP3008).

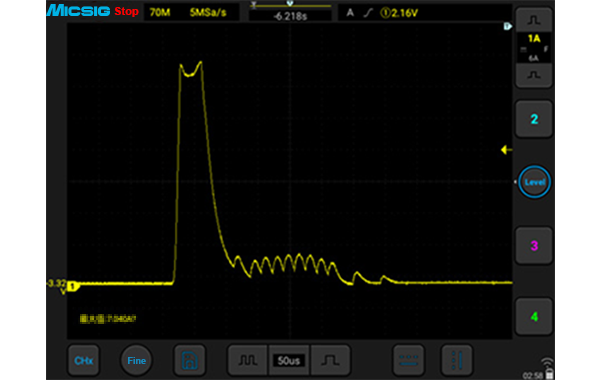

Capture con precisión la forma de onda de la corriente de sobretensión cuando se inicie el adaptador de alimentación (M asegurado con el CP503B).
● Diseño de transporte de vehículos eléctricos
● Diseño de fuente de alimentación conmutada
● Experimento de ingeniería electrónica
● Diseño de dispositivos semiconductores
● Diseño de aviónica
● Diseño de inversor/transformador
● Diseño electrónico de lastre
● Control industrial / Diseño de electrónica de consumo
● Diseño impulsado por motor
● Electrónica de potencia y diseño experimental de accionamiento eléctrico
| Modelo | CP3008 | CP3005 | CP1510 | CP1003B | CP503B |
|---|---|---|---|---|---|
| Ancho de banda | DC-8MHz | DC-5MHz | DC-10MHz | DC-100MHz | DC-50MHz |
| Tiempo de subida | ≤ 53ns | ≤ 70ns | ≤ 46ns | ≤3.5ns | ≤7ns |
| Rangos |
50Arms(50A) 300Arms(300A) |
50Arms(50A) 300Arms(300A) |
30Arms(30A) 150Arms (150A) |
5Arms(5A) 30Arms(30A) |
5Arms(5A) 30Arms(30A) |
| Corriente Max. de entrada | 300Arms,500Apk | 300Arms,500Apk | 150Arms, 300Apk | 30Arms, 50Apk | 30Arms, 50Apk |
| Precisión (corriente máxima continua @ DC y 45-66Hz) |
±1% ±10mA(50A) ±1% ±100mA(300A) |
±1% ±10mA(50A)
±1% ±100mA(300A) |
±1% ±10mA(30A) ±1% ±100mA(150A) |
±1% ±1mA(5A) ±1% ±10mA(30A) |
±1% ±1mA(5A) ±1% ±10mA(30A) |
| Corriente minima medible |
10mA (50A) 100mA (300A) |
10mA (50A) 100mA (300A) |
10mA(30A) 100mA (150A) |
1mA(5A) 10mA(30A) |
1mA(5A) 10mA(30A) |
| Ruido |
<1.5mArms(50A) <12mArms(300A) |
<1.5mArms(50A) <12mArms(300A) |
<1.5mArms(30A) <10mArms(150A) |
<4mApp(5A) <30mApp(30A) |
<4mApp(5A) <30mApp(30A) |
| Sensibilidad de salida |
1V / 10A (50A, 10X) 1V / 100A (300A, 100X) |
1V / 10A (50A, 10X) 1V / 100A (300A, 100X) |
1V / 10A (30A, 10X) 1V / 100A (150A, 100X) |
1V / 1A (5A, 1X ) 1V / 10A (30A, 10X) |
1V / 1A (5A, 1X ) 1V / 10A (30A, 10X) |
| Valor de alarma de sobrecorriente |
≥ 50Apk (50A) ≥ 300Apk(300A) |
≥ 50Apk (50A) ≥ 300Apk(300A) |
≥ 30Apk(30A) ≥ 150Apk(150A) |
≥ 7Apk(5A) ≥ 50ApK(30A) |
≥ 7Apk(5A) ≥ 50ApK(30A) |
| Max. Diámetro del conductor | 20mm | 20mm | 20mm | 5mm | 5mm |
| Fuente de alimentación | DC 12V | ||||
| Interfaz | BNC Universal | ||||
