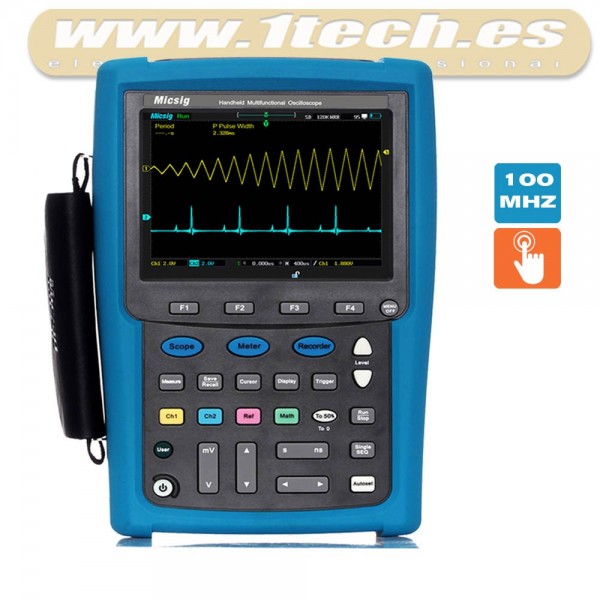

Micsig MS210T 100Mhz Osciloscopio Táctil Portátil

Osciloscopio Táctil Portátil Micsig MS210T 100Mhz

MS210T

Disponibilidad: Entrega en 7-10 dias

746  EUR

902.66 EUR IVA INCLUIDO



Serie MS200

Un potente osciloscopio en tus manos y con función táctil.



Los osciloscopios Micsig de la serie MS200 son la opción ideal y asequible para disponer de un instrumento de medida potente y fiable en una sola mano. Permite su manejo tanto de forma táctil operando sobre la propia pantalla de 5,7 pulgadas, como mediante los controles convencionales del teclado o combinado con la rueda de control de zoom que incluye en el lateral.



Ademas, al integrar también un completo multimetro, se convierte en una herramienta que te evitara tener que cargar con ningún otro instrumento de medida.


Modelo

Ancho de banda

Tasa de muestreo en tiempo real

Tiempo de subida

Memory depth

Canales

Control
tactíl

Trigger
protocolos serie

MS207T70MHz1GSa/s<=5ns240Kpts2CHSISI
MS210T100MHz1GSa/s<=3.5ns240Kpts2CHSISI
MS215T150MHz1GSa/s<=2.3ns240Kpts2CHSISI
MS220T200MHz1GSa/s<=1.5ns240Kpts2CHSISI

Funcionamiento general

Osciloscopio Micsig Serie M200



Osciloscopios Micsig MS300



Manejo intuitivo

Tres formas para desplazar y ampliar la forma de onda, aumentando y disminuyendo zoom, usando el menu táctil, y mediante la rueda lateral.



Osciloscopios Micsig MS300



Osciloscopios Micsig MS300



Información exhaustiva sobre la señal

La señal capturada se almacena en forma de un patrón ideal, que contiene una inmensa cantidad de información parametrica acerca de la señal, esto proporciona una indicación visual total de la calidad de la señal, nivel de ruido y de fluctuación de señal sin necesidad de analizar el contenido de los datos. Esto permite localizar errores como conexiones inestable, malos contactos, tierra defectuosa o terminadores superfluos. El modo de disparo serie puede ser configurado para una gran variedad de condiciones de disparo, de esta forma el usuario puede obtener directamente la trama deseada, con el enorme ahorro de tiempo que ello representa.





Osciloscopios Micsig MS300



Osciloscopios Micsig MS300

Gran profundidad de memoria

240Kpts de profundidad de memoria para una señal fidedigna



Potente suite para PC

El paquete de software de Micsig tiene entre sus caracteristicas el refresco constante, control en tiempo real de medidas, almacenamiento, visualización dinamica y grabación y analisis de datos.







Osciloscopios Micsig MS300



Osciloscopios Micsig MS300

Perfecta visualización

Excelente resolución de 640 * 480 que permite ver las señales con total nitidez.



Facilidad de analisis


La funcion persistente permite capturar y mantener facilmente la señal anormal el tiempo que se desee en pantalla para su posterior analisis.





Osciloscopios Micsig MS300



Osciloscopios Micsig MS300

Visualización en modo interior



Visualización en modo exterior de alto contraste



Osciloscopios Micsig MS300



Osciloscopios Micsig MS300

Incluidas 31 medidas automaticas


Cursor horizontal, cursor vertical, cursor cruzado







Osciloscopios Micsig MS300



Osciloscopios Micsig MS300

Funcionalidad como datalogger


Para adquisición de datos, disponibles 3 tipos de modos de grabación: grabación de multimetro, grabación de medida de osciloscopio, grabación de forma de onda de osciloscopio.



Y ademas un potente multimetro

Completo modo multimetro con 13 medidas fisicas como voltaje AC/DC, intensidad, resistencia, continuidad, capacidad, etc... Evita la necesidad de disponer de un multimetro convencional, reuniendo todas las herrramientas de medida en un mismo equipo.



Especificaciones


Modelo

MS207T

MS210T

MS215T

MS220T

Ancho de banda (BW)70MHz100MHz150MHz200MHz
Tiempo de subida<=5ns<=3.5ns<=2.3ns<=1.5ns
Muestreo en tiempo realUn canal :1GSa/s, Dos canales :500MSa/s
Profundidad de memoriaUn canal :240Kpts, Dos canales:120Kpts
Canales aisladosNo soportado por este modelo
Tasa maxima de captura de formas de onda50K wfms/s
Disparo de bus serieNo soportado por este modelo

Sistema vertical

Canales2 canales de osciloscopio,1 canal de multimetro
Modo Limitación de ancho de banda20MHz
Modos de acoplamientoDC,AC,GND
Impedancia de entradaparalelo 1MO±1% with 15pF±3pF
Escala vertical5mV/div~50V/div
Resolución vertical8bits
Voltaje maximo de entrada500V
Precisiónd DC de ganancia vertical5mV/div~50V/div,2.0%

Sistema horizontal

Base de tiempo4ns/div~10s/div
Rando de retardo de base de tiempos-12divs~50s
Precisión de la base de tiempos20ppm
Modos de muestreonormal,media, pico a pico,envelope
Grabación dinamicaSoportada
Formas de onda almacenadas internamente4 formas de onda de referencia (pueden ser actualizada a una unidad de almacenamiento flash)

Sistema de disparo

Tipos de disparoumbral, pulso, logico, bus serie(UART,LIN,CAN,SPI, I2C,1553B,429)
Acoplamiento de disparoDC,AC,Supresión de alta frecuencia, Supresión de baja frecuencia, Supresión de ruido
Modos de disparoauto, normal, simple
Fuente de disparoCH1,CH2
Rango de inhibición200ns~10s

Medición

Medidas automaticas31 tipos
tipos de cursorCursor horizontal, cursor vertical, cursor cruzado

Operadores

Matematicos+ , - , * , /
Parametros de ventana FFTRectangular, Hamming, Blackman-Harris, Hanning

Caracteristicas de la pantalla

PantallaTFT LCD Tactil capacitivo de 5.7 pulgadas
Resolucion640*480
Visualización de formas de onda en 3DNo soportado por este modelo
Rejilla en zona de visualización12 divisiones horizontales * 8 divisiones verticales
FormatoModo YT , Modo XY
PersistenciaAuto, 100ms~10s o 8

Puertos de E/S

Mini USB2.0Para conexión a PC
USB2.0Para conexión a unidad flash externa
WiFiNo soportado por este modelo

Multimetro

Tipos de medidas10 physical measurements ,such as voltage, current, resistance, capacitance, diode , etc
Precisión de medida5000 cuentas
Visualización de medidasMax, media, min, valores con marca de tiempo,medidas relativas

Adquisición de datos

ContenidoMedidas de multimetro, formas de onda de osciloscopio, medidas de osciloscopio
Base de tiempos de adquisiciónMedidas de multimetro,10s/div ~ 20min/div; medidas de osciloscopio 10s/div ~ 20min/div
formas de onda de osciloscopio 100us/div ~ 2min/div
Longitud de grabaciónSin limite (Grabación en disco flash)

Power

Adaptador de corrienteEntrada:100-240VAC,50-60Hz,2A; output:12VDC,5A
BateriaCapacidad:7.4V/6000mAh, Autonomia :4~5 horas

Ambiente de trabajo

Temperatura-20? ~ +50?
Humedad< 85%RH

Dimensiones

Tamaño254mm*160mm*60mm
PesoUnidad principal: 1380g (sin bateria), Bateria (estandar): 276g.



Accesorios

Accesorio
de serie

Sonda pasiva 1:10

Accesorio
de serie

Bateria de litio 7.4V/6000mAh

Accesorio
de serie

Sondas de multimetro

Accesorio
de serie

Cable USB:Mini USB 2.0

Accesorio
de serie

Adaptador de alimentación 100~240V,50~60Hz,2A;
DC 12V/5A

Accesorio
opcional

Bateria de litio 7.4V/9000mAh

Accesorio
opcional

Bolsa de transporte

Accesorio
opcional

Caja de transporte



Accesorio
opcional

Cable adaptador BNC a conectores banana
